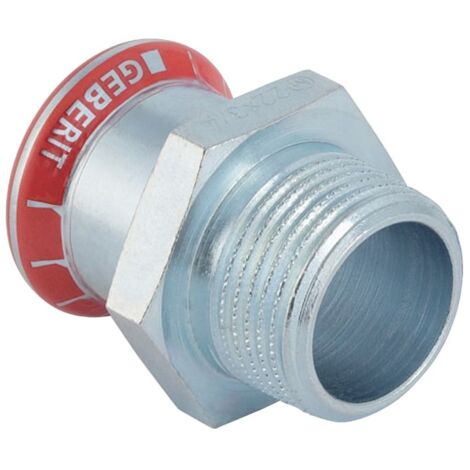

Geberit Mapress C-Stahl Übergang mit Außengewinde, DN 25, 28mm x R 1", Stahl, 21708

Geberit Mapress C-Stahl Übergang mit Außengewinde, DN 25, 28mm x R 1", Stahl, 21708

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine sichere Verbindung zwischen einem 28 mm Presssystem und einem R 1 Zoll Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Dank der integrierten Pressindikator-Funktion und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine zuverlässige Montage unterstützt.

Robuste Verbindungstechnik

Der Fitting besteht aus unlegiertem Stahl (1.0034 E195) und ist galvanisch verzinkt. Die Verbindung erfolgt über eine Pressmuffe mit der Kontur M, die für eine zugfeste Installation sorgt. Zur Abdichtung ist ein Dichtring aus CIIR verbaut. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verschmutzungen bis zur Installation. Bis DN 50 ist eine zusätzliche Dichtbandage aus IIR Butyl-Kautschuk vorgesehen.

Die Konstruktion ist präzise auf gängige Rohrdimensionen abgestimmt. Die Kombination aus der Pressmuffen-Technik und dem konischen Außengewinde nach ISO 7-1 ermöglicht eine effiziente Integration in Rohrleitungsnetze. Mit einer Baulänge von 4,8 cm und einem Außendurchmesser von 28 mm ist das Bauteil für den professionellen Einsatz in Versorgungssystemen optimiert.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Außengewinde: R 1 Zoll
• Länge: 4,8 cm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21708
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 48
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 25
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
