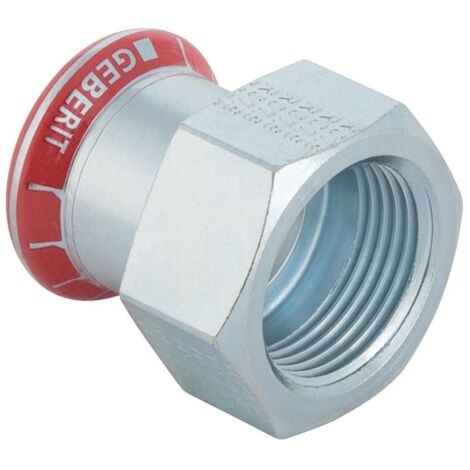

Geberit Mapress C-Stahl Übergang mit Innengewinde, 22mm x Rp 1", Stahl, verzinkt

Geberit Mapress C-Stahl Übergang mit Innengewinde, 22mm x Rp 1", Stahl, verzinkt

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Verbindungstechnik und Montage

Der Fitting ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich eine nicht ordnungsgemäß ausgeführte Montage bereits bei der Druckprüfung identifizieren. Die Verbindung ist zugfest ausgeführt und sorgt für Stabilität im Leitungssystem. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verschmutzungen bis zur Installation.

Material und Beständigkeit

Gefertigt aus unlegiertem Stahl 1.0034 (E195) und galvanisch verzinkt, bietet der Übergang Schutz gegen äußere Einflüsse. Die integrierte Dichtung aus CIIR in Schwarz sorgt für die notwendige Dichtheit der Verbindung. Das Bauteil ist für den professionellen Einsatz in Versorgungssystemen optimiert und entspricht den Anforderungen an moderne C-Stahl-Installationen.

Durch die präzise Fertigung unterstützt dieser Übergang eine effiziente Rohrleitungsinstallation. Mit einem Außendurchmesser von 22 mm und einem zylindrischen Innengewinde von 1 Zoll bietet er eine passgenaue Lösung für vielfältige Anschlussanforderungen. Die Kombination aus bewährter Presskontur und hochwertiger Verzinkung stellt eine langlebige Komponente für anspruchsvolle Versorgungsleitungen dar.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Außendurchmesser: 22 mm
• Innengewinde: Rp 1 Zoll
• Nennweite: DN 20
• Länge: 4,2 cm
• Z-Maß: 0,4 cm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21824
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 42
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 21
• Arbeitslänge Anschluss 1: 2
• Arbeitslänge Anschluss 2: 2
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
