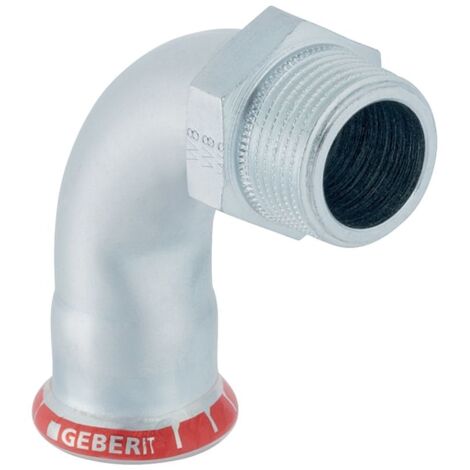

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 15mm, R 1/2"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 15mm, R 1/2"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über eine Pressmuffe mit der Kontur M und ein kegeliges Außengewinde nach ISO 7-1. Zur Erhöhung der Sicherheit bei der Montage ist das Fitting unverpresst undicht, wodurch sich Fehlverpressungen bei der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen eine fachgerechte Installation. Der Werkstoff 1.0034 (E195) ist galvanisch verzinkt, um einen wirksamen Korrosionsschutz zu erzielen.

Dichtheit und Montage

Für eine dauerhafte Abdichtung sorgt der integrierte Dichtring aus CIIR. Der Lieferumfang umfasst zudem eine Dichtbandage aus IIR Butyl-Kautschuk, die zur Ummantelung des Fittings dient. Bei der Verarbeitung sind die spezifischen Verlegerichtlinien zu berücksichtigen, um die zugfeste Verbindung dauerhaft sicherzustellen.

Die Kombination aus dem 90-Grad-Winkel und der präzisen Fertigung aus unlegiertem Stahl macht dieses Fitting zu einer robusten Lösung für anspruchsvolle Installationsvorhaben. Mit einem Rohraußendurchmesser von 15 mm und einem R 1/2 Zoll Außengewinde bietet das Bauteil eine passgenaue Schnittstelle für gängige Versorgungssysteme.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 15 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: CIIR
• Länge: 4,9 cm
• Höhe: 4 cm
• Z-Maß: 2,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20503
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 49
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 29
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
