Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 18mm, R 1/2"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 18mm, R 1/2"

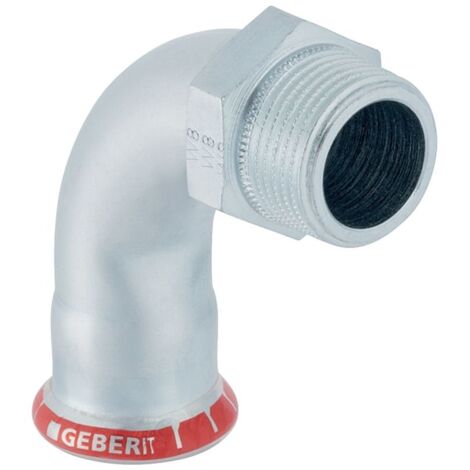

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Richtungsänderung in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und zeichnet sich durch eine robuste Materialqualität nach DIN EN 10305 aus.

Zuverlässige Verbindungstechnik

Der Bogen ist für eine zugfeste Installation konzipiert und verfügt über einen Dichtring aus CIIR. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu bewahren. Das System ist im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Druckprüfung ermöglicht. Zur zusätzlichen Absicherung ist eine Dichtbandage aus IIR Butyl-Kautschuk enthalten.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 °
• Z-Maß: 3,3 cm
• Länge: 5,3 cm
• Höhe: 4,7 cm

Durch die hochwertige Fertigung aus verzinktem C-Stahl eignet sich dieser Übergangsbogen ideal für anspruchsvolle Installationsprojekte. Mit einem Außendurchmesser von 18 mm und einem R 1/2 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für DN 15 Systeme. Die Kombination aus bewährter Pressverbindung und hochwertiger Dichtung sorgt für eine langlebige Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20505
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 53
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 33
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
