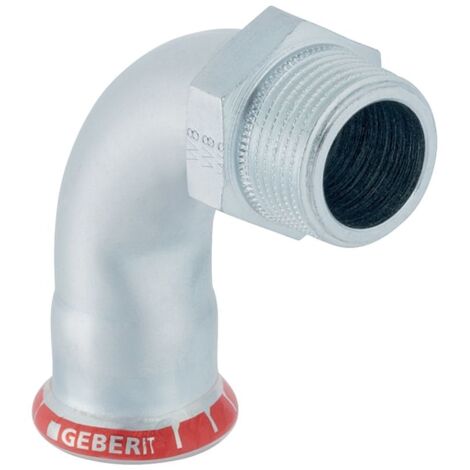

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 22mm, R 3/4"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 22mm, R 3/4"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine zuverlässige 90-Grad-Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und zeichnet sich durch eine robuste Ausführung aus.

Zuverlässige Verbindungstechnik

Der Fitting ist für eine dauerhafte und zugfeste Installation konzipiert. Die integrierte Pressmuffe verfügt über einen Pressindikator zur Kontrolle der Verpressung sowie einen transparenten Schutzstopfen, der das System bis zur Montage vor Verschmutzungen bewahrt. Ein wesentliches Merkmal ist die Eigenschaft, dass der Fitting im unverpressten Zustand undicht ist, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind. Der Dichtring besteht aus schwarzem CIIR, während der Fitting zusätzlich mit einer schwarzen Dichtbandage aus IIR Butyl-Kautschuk ummantelt ist.

Der Übergangsbogen aus verzinktem C-Stahl bietet eine Lösung für anspruchsvolle Installationsumgebungen. Durch die Fertigung nach DIN EN 10305 ist eine hohe Passgenauigkeit sichergestellt. Mit einem Außendurchmesser von 22 mm und einem 3/4 Zoll Außengewinde eignet sich das Bauteil für den Anschluss von Komponenten an das C-Stahl-Rohrsystem. Die galvanische Verzinkung schützt das Material vor Korrosion und unterstützt eine lange Lebensdauer in versorgungstechnischen Anlagen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Z-Maß: 4 cm
• Länge: 6,1 cm
• Höhe: 5,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20507
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 61
• Länge Anschluss 2: 54
• Arbeitslänge Anschluss 1: 40
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
