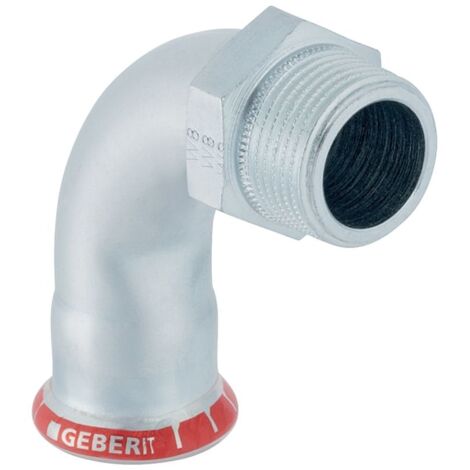

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 28mm, R 1"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 28mm, R 1"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und zeichnet sich durch eine robuste Materialqualität aus.

Verbindungstechnik und Montage

Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Pressmuffe ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Zudem ist das System im unverpressten Zustand undicht, was eine Leckageerkennung bei der Druckprüfung ermöglicht. Ein transparenter Schutzstopfen schützt die Muffe vor Verschmutzungen bis zur Installation. Für die fachgerechte Abdichtung ist ein Dichtring aus CIIR integriert, ergänzt durch eine beiliegende Dichtbandage aus IIR Butyl-Kautschuk zur Ummantelung.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 28 mm
• Außengewinde: R 1 Zoll
• Winkel: 90 Grad
• Nennweite: DN 25
• Länge: 7,2 cm
• Höhe: 6,6 cm
• Z-Maß: 4,9 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus widerstandsfähigem Stahl und der bewährten Pressverbindungstechnik eignet sich dieser Übergangsbogen für anspruchsvolle Installationen. Mit einem Außendurchmesser von 28 mm und einem 1-Zoll-Außengewinde bietet das Bauteil eine passgenaue Lösung für DN 25 Leitungen. Die integrierte Dichtbandage und der Pressindikator unterstützen eine effiziente Montage in verschiedenen industriellen und haustechnischen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20508
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 72
• Länge Anschluss 2: 66
• Arbeitslänge Anschluss 1: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
