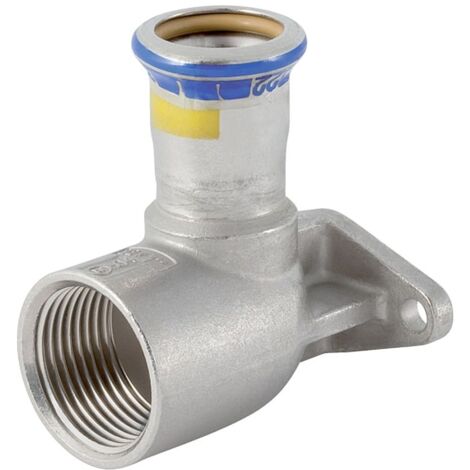

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad abgesetzt, Lochkreis 50mm, Gas D 28mm, Rp 1", Länge 6,5cm

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad abgesetzt, Lochkreis 50mm, Gas D 28mm, Rp 1", Länge 6,5cm

Dieser Anschlusswinkel aus Edelstahl ermöglicht eine präzise 90-Grad-Verbindung in Gasinstallationen. Das Bauteil ist für Natur- und Flüssiggase konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit sowie eine einfache Montage aus.

Sicherheit und Montage

Der Anschlusswinkel ist mit einem gelben HNBR-Dichtring ausgestattet. Zur Überprüfung der fachgerechten Installation verfügt das System über einen Pressindikator sowie eine Unverpresst-undicht-Funktion. Die gelbe Markierung und der Schutzstopfen an der Pressmuffe dienen der Identifikation und dem Schutz vor Verschmutzung. Die Befestigung erfolgt über zwei Punkte mit einem Lochkreis von 50 mm.

Robuste Materialqualität

Gefertigt aus CrNiMo-Stahl 1.4401, bietet der Winkel eine hohe Korrosionsbeständigkeit. Die Konstruktion ist für den Einsatz in Versorgungssystemen ausgelegt und für Betriebstemperaturen von 0 bis 70 °C geeignet.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Gewindemaß: 1 Zoll
• Winkel: 90 °
• Lochkreis: 50 mm
• Länge: 6,1 cm
• Mediumtemperatur: 0 - 70 °C

Durch die Kombination aus langlebigem Edelstahl und der 90-Grad-Geometrie eignet sich dieser Anschlusswinkel ideal für professionelle Gasinstallationen. Die Nennweite von DN 25 und der Rohraußendurchmesser von 28 mm sorgen für eine passgenaue Integration in das System. Dank der Sicherheitsmerkmale wie dem Pressindikator und der Unverpresst-undicht-Eigenschaft wird eine hohe Installationssicherheit erreicht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 91100
• Form: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Gewindemaß Armatur: 1 Zoll
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: ja
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 61
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 38
• Länge Anschluss 3: 30
• Länge ab Wandplatte: 65
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 25
• Systemgebunden: ja
• Konturcode: M
• EPD Nummer: GEB_EPD_8914347147
