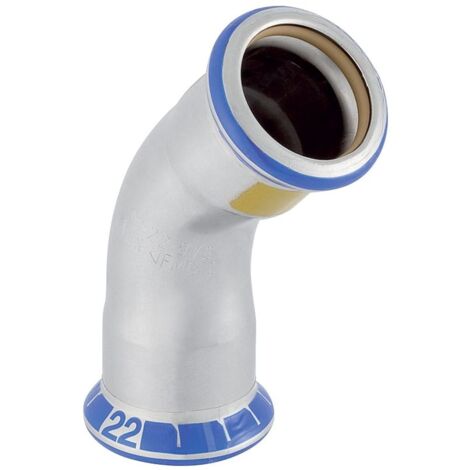

Geberit Bogen Mapress Edelstahl, 45 Grad, DN 20, 22mm, Edelstahl, 34016

Geberit Bogen Mapress Edelstahl, 45 Grad, DN 20, 22mm, Edelstahl, 34016

Dieser 45-Grad-Bogen aus der Mapress Edelstahl-Serie von Geberit ist für die Installation von Gasleitungen konzipiert. Das System eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Fitting besteht aus CrNiMo-Stahl 1.4401 und ist für eine zugfeste Verbindung ausgelegt. Zur Unterstützung bei der Montage verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft unverpresst undicht, wodurch eine Kontrolle der Verbindung ermöglicht wird. Die gelbe Markierung und der gelbe Schutzstopfen an der Pressmuffe dienen der Identifikation für Gasanwendungen.

Material und Dichtung

Die Abdichtung erfolgt über einen integrierten Dichtring aus HNBR, der auf die Anforderungen von Gasinstallationen abgestimmt ist. Die unbehandelte Oberfläche des Edelstahls sorgt für Beständigkeit in Versorgungssystemen.

Dieser Bogen bietet eine Lösung für Richtungsänderungen in Gasleitungsnetzen. Mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 22 mm fügt sich das Bauteil in das Mapress-System ein. Die Kombination aus langlebigem Edelstahl 1.4401 und der HNBR-Dichtung unterstützt eine fachgerechte Installation.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 45 °
• Dichtungsmaterial: HNBR
• Länge: 3,2 cm
• Z-Maß: 1,1 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34016
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
