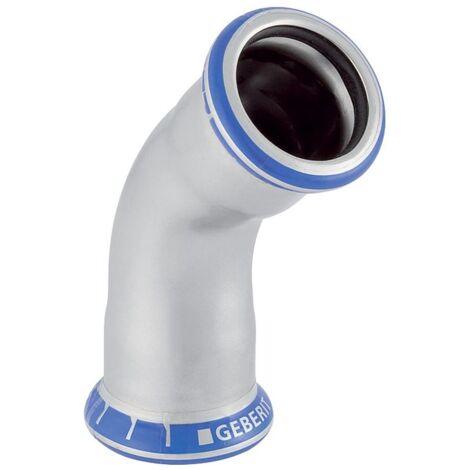

Geberit Mapress Edelstahl Bogen, 45 Grad, Außendurchmesser 76,1mm

Geberit Mapress Edelstahl Bogen, 45 Grad, Außendurchmesser 76,1mm, 32609

Dieser Edelstahl-Bogen mit einem Winkel von 45 Grad ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem CrNiMo-Stahl 1.4401 gefertigte Formteil zeichnet sich durch seine Langlebigkeit und Trinkwasserkonformität aus.

Zuverlässige Verbindungstechnik

Der Bogen ist beidseitig mit Pressmuffen ausgestattet, die eine sichere und zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft unverpresst undicht zu sein, wodurch eine schnelle visuelle Kontrolle während der Installation möglich ist. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Material und Ausführung

Das Fitting besteht aus korrosionsbeständigem Edelstahl 316 und ist mit einem Dichtring aus CIIR schwarz ausgestattet. Die robuste Konstruktion ist für anspruchsvolle Versorgungsanwendungen ausgelegt und erfüllt die Anforderungen für den Einsatz in Trinkwasserinstallationen gemäß UBA-Vorgaben.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 76,1 mm
• Winkel: 45 Grad
• Nennweite: DN 65
• Länge: 10,1 cm
• Z-Maß: 4,8 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus hochwertigem Edelstahl und der bewährten Pressverbindungstechnik bietet dieses Bauteil eine dauerhafte Lösung für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 76,1 mm und der präzisen 45-Grad-Geometrie unterstützt das Fitting eine effiziente Leitungsführung bei gleichzeitig hoher Materialbeständigkeit.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 32609
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 101
• Länge Anschluss 2: 101
• Arbeitslänge Anschluss 1: 48
• Arbeitslänge Anschluss 2: 48
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
