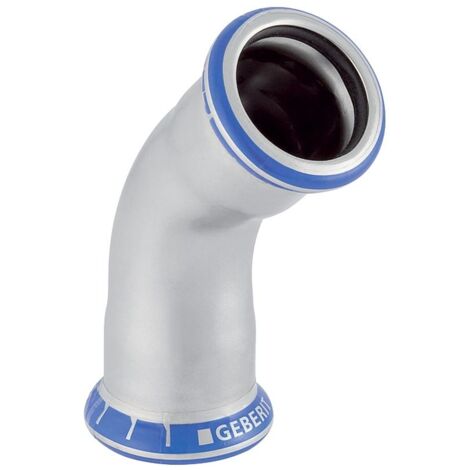

Geberit Mapress Edelstahl Bogen, 45 Grad, Außendurchmesser 88,9mm, 32610

Geberit Mapress Edelstahl Bogen, 45 Grad, Außendurchmesser 88,9mm, 32610

Dieser Edelstahl-Bogen ermöglicht eine Richtungsänderung von 45 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus CrNiMo-Stahl 1.4401 ist für Trinkwasserinstallationen geeignet und entspricht den Anforderungen der UBA-Konformität.

Montage und Verbindungstechnik

Der Bogen ist beidseitig mit Pressmuffen ausgestattet, die eine zugfeste Verbindung ermöglichen. Die Konstruktion ist im unverpressten Zustand undicht, was eine visuelle Kontrolle während der Installation unterstützt. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe erleichtern die fachgerechte Montage und schützen das System vor Verunreinigungen.

Material und Eigenschaften

Der Fitting besteht aus rostfreiem Edelstahl 316 und ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Das System ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine robuste Ausführung aus.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Winkel: 45 °
• Außendurchmesser: 88,9 mm
• Nennweite: DN 80
• Länge: 11,7 cm
• Z-Maß: 5,7 cm
• Dichtungsmaterial: CIIR schwarz

Der Edelstahl-Bogen mit 88,9 mm Außendurchmesser und 45-Grad-Winkel bietet eine stabile Lösung für dauerhafte Rohrverbindungen. Durch die Kombination aus hochwertigem CrNiMo-Stahl 1.4401, der Trinkwasserkonformität nach UBA und der zugfesten Pressverbindung eignet sich das Bauteil für anspruchsvolle Anwendungen in der Haustechnik und Industrie.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 32610
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 117
• Länge Anschluss 2: 117
• Arbeitslänge Anschluss 1: 57
• Arbeitslänge Anschluss 2: 57
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
