Geberit Mapress Edelstahl Bogen mit Einschubende, 90 Grad, Außendurchmesser 108mm

Geberit Mapress Edelstahl Bogen mit Einschubende, 90 Grad, Außendurchmesser 108mm

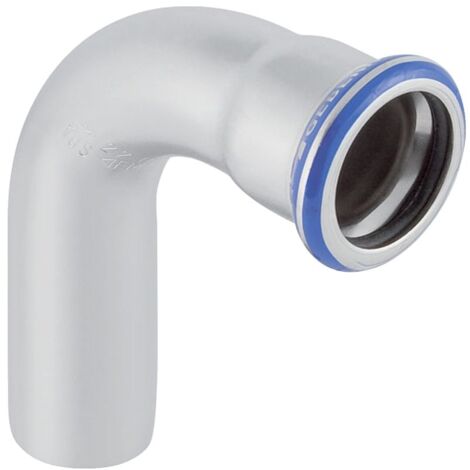

Dieser 90-Grad-Bogen aus Edelstahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für den Einsatz in Trinkwasserinstallationen geeignet.

Zuverlässige Verbindungstechnik

Das aus CrNiMo-Stahl 1.4401 gefertigte Formstück zeichnet sich durch eine hohe Materialbeständigkeit aus. Die Verbindung ist als unverpresst undicht konzipiert, was eine schnelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator dient der visuellen Überprüfung der ordnungsgemäßen Verpressung. Der Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung der Rohrverbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Winkel: 90 °
• Außendurchmesser: 108 mm
• Nennweite: DN 100
• Dichtungsmaterial: CIIR
• Länge: 22,6 cm
• Höhe: 24,1 cm
• Z-Maß: 15,1 cm

Durch die robuste Konstruktion aus hochwertigem Edelstahl bietet dieses Formstück eine langlebige Lösung für anspruchsvolle Leitungssysteme. Mit einem Außendurchmesser von 108 mm und der bewährten Pressverbindungstechnik unterstützt das Bauteil eine effiziente und sichere Installation. Die Trinkwasserkonformität sowie die zugfeste Ausführung machen den Bogen zu einer verlässlichen Komponente für professionelle Versorgungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33311
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 1: 241
• Länge Anschluss 2: 226
• Arbeitslänge Anschluss 2: 151
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
