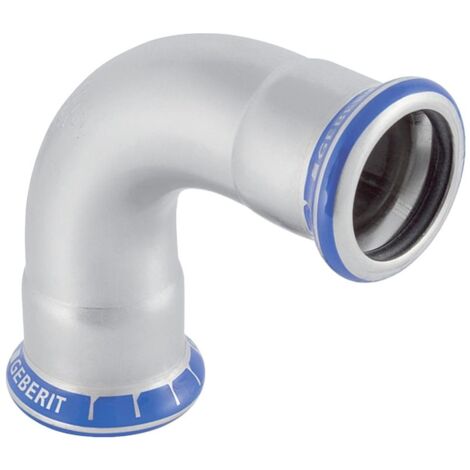

Geberit Mapress Edelstahl Bogen, 90 Grad, Außendurchmesser 76,1mm, 31109

Geberit Mapress Edelstahl Bogen, 90 Grad, Außendurchmesser 76,1mm, 31109

Dieser Edelstahl-Bogen ermöglicht eine präzise 90-Grad-Umlenkung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem CrNiMo-Stahl 1.4401 gefertigte Formteil ist für Trinkwasserinstallationen geeignet und bietet eine hohe Beständigkeit.

Zuverlässige Verbindungstechnik

Das Bauteil ist mit zwei Pressmuffen ausgestattet, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine schnelle Dichtigkeitsprüfung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zur finalen Installation.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 °
• Länge: 15,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: CIIR schwarz

Durch die robuste Materialwahl aus Edelstahl und die durchdachte Konstruktion bietet dieses Formteil eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 76,1 mm und der bewährten M-Kontur ist das Bauteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt und unterstützt eine effiziente sowie sichere Montage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 31109
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 157
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 1: 104
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
