Allgemeine Beschreibung

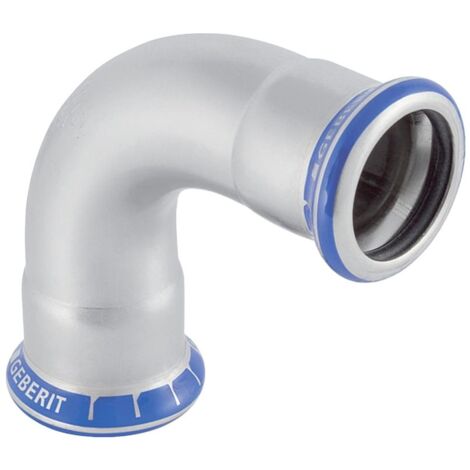

Der Geberit Mapress Edelstahl Bogen ermöglicht eine präzise Richtungsänderung um 90 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus CrNiMo-Stahl 1.4401 gefertigte Formteil ist für Trinkwasserinstallationen geeignet und zeichnet sich durch eine hohe Materialbeständigkeit aus. Mit einem Außendurchmesser von 88,9 mm und der bewährten M-Kontur ist der Bogen optimal auf das Geberit Mapress System abgestimmt.Technische daten
- Werkstoff: CrNiMo-Stahl 1.4401
- Nennweite: DN 80
- Außendurchmesser: 88,9 mm
- Winkel: 90 °
- Länge: 18,5 cm
- Z-Maß: 12,5 cm
- Dichtungsmaterial: CIIR
Kompatibilität und Zubehör
- Für Trinkwasser kalt und warm
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Fernwärmeheizungswasser ≤ 120 °C
- Für Sattdampf ≤ 120 °C
- Für Betriebs- und Prozesswässer
- Für aufbereitete Wässer
- Für Regenwasser mit pH-Wert > 6,0
- Für Grau- und Schwarzwasser mit pH-Wert > 6,0
- Für Löschwasser (nass)
- Für Sprinkler (nass)
- Für Chemikalien und technische Fluide
- Für Druckluft (Reinheitsklasse Öl 0–3)
- Für Unterdruck
- Für Inertgase (z. B. Stickstoff)
- Für Industriegase (z. B. Acetylen, Schweißschutzgase)
Installation
Das Fitting verfügt über zwei Pressmuffen mit transparenter Schutzabdeckung. Zur Erhöhung der Montagesicherheit ist das Bauteil mit einem Pressindikator ausgestattet und als unverpresst undicht gekennzeichnet, was eine schnelle visuelle Kontrolle während der Installation ermöglicht. Die Verbindung ist zugfest ausgeführt und nutzt einen Dichtring aus CIIR.
Anwendung
Der Geberit Mapress Edelstahl Bogen ist ideal für die Installation in verschiedenen Anwendungen, einschließlich Trinkwasser, Heizungs- und Kühlwasser sowie in industriellen und maritimen Umgebungen.
Weitere Informationen
- Hersteller-Artikelnummer: 31110
- Mit Verbindungsanzeige: nein
- Verschlossen: ja
- Mit Dichtungsmaterial: ja
- Mit thermischer Isolierung: nein
- Systemgebunden: ja
- Trinkwasserkonform nach UBA: Ja
- EPD Nummer: GEB_EPD_8914347147
