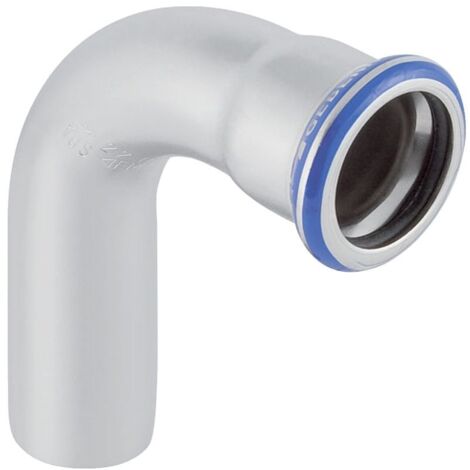

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Dieser 90-Grad-Bogen aus Edelstahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil zeichnet sich durch eine hohe Materialbeständigkeit aus und ist für Trinkwasserinstallationen geeignet. Dank der Kombination aus Einschubende und Pressmuffe lässt sich die Verbindung effizient verarbeiten.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem CrNiMo-Stahl 1.4401 gefertigt, was eine dauerhafte Korrosionsbeständigkeit sicherstellt. Die integrierte CIIR-Dichtung sorgt für eine zuverlässige Abdichtung. Ein besonderes Merkmal ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle der Installation ermöglicht. Der Pressindikator dient zudem der schnellen visuellen Überprüfung der ordnungsgemäßen Verpressung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 10
• Außendurchmesser: 12 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Länge: 3,1 cm
• Höhe: 4,5 cm
• Z-Maß: 1,4 cm

Durch die robuste Ausführung aus Edelstahl 316 und die systemgebundene Konstruktion bietet dieser Bogen eine langlebige Lösung für anspruchsvolle Leitungssysteme. Mit einem Außendurchmesser von 12 mm und der bewährten M-Kontur ist das Bauteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Anwendungsbereiche, während die zugfeste Verbindung eine hohe mechanische Stabilität im Betrieb sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 30301
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 45
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
