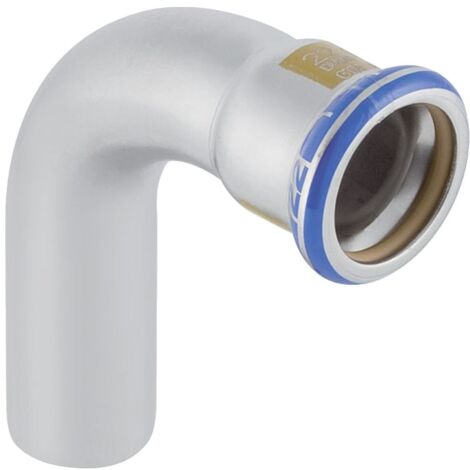

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 15mm, 34007

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 15mm, 34007

Dieser 90-Grad-Bogen aus CrNiMo-Stahl 1.4401 ist für die Installation von Gasleitungen konzipiert. Er eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung ermöglichen. Zur Kontrolle der Verpressung ist das Bauteil mit einem Pressindikator ausgestattet. Die gelbe Markierung sowie der gelbe Schutzstopfen an der Pressmuffe dienen der eindeutigen Identifikation für Gasanwendungen. Zudem ist das System im unverpressten Zustand undicht, was eine Überprüfung der Dichtheit während der Montage unterstützt.

Material und Ausführung

Gefertigt aus rostfreiem Edelstahl, bietet der Bogen eine robuste Lösung für Versorgungssysteme. Die integrierte Dichtung besteht aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR) in gelber Ausführung, die speziell auf die Anforderungen von Gasinstallationen abgestimmt ist.

Durch die Kombination aus langlebigem Edelstahl und der speziellen HNBR-Dichtung bietet dieser 90-Grad-Bogen eine sichere Lösung für Gasinstallationen. Mit einem Außendurchmesser von 15 mm und der bewährten Pressverbindungstechnik ermöglicht er eine effiziente Montage in Versorgungssystemen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 15 mm
• Winkel: 90 °
• Nennweite: DN 12
• Dichtungsmaterial: HNBR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34007
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 48
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 2: 18
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
