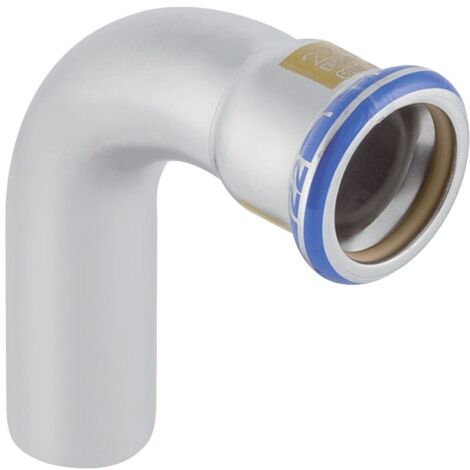

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 18mm, 34008

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 18mm, 34008

Der Geberit Mapress Edelstahl Bogen mit 90-Grad-Winkel ist für die Installation von Gasleitungen konzipiert. Er eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch eine robuste Materialqualität sowie eine zuverlässige Verbindungstechnik aus.

Verbindungstechnik und Material

Der Fitting besteht aus CrNiMo-Stahl 1.4401 und ist für eine dauerhafte Installation in Versorgungssystemen ausgelegt. Zur sicheren Abdichtung ist ein gelber Dichtring aus HNBR integriert. Das System ist unverpresst undicht, was eine einfache Kontrolle während der Montage ermöglicht. Die gelbe Markierung sowie der gelbe Schutzstopfen an der Pressmuffe dienen der schnellen Identifikation des für Gasanwendungen vorgesehenen Bauteils.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 4,2 cm
• Höhe: 5,2 cm
• Z-Maß: 2,2 cm

Durch die Verarbeitung aus hochwertigem Edelstahl 1.4401 und die präzise Abstimmung auf Gasinstallationen stellt dieser 90-Grad-Bogen eine langlebige Lösung für Versorgungssysteme dar. Mit einem Nenndurchmesser von DN 15 und einem Rohraußendurchmesser von 18 mm ist das Bauteil optimal für entsprechende Leitungsführungen geeignet. Die Kombination aus bewährter Pressmuffen-Technik und der speziellen HNBR-Dichtung sorgt für eine dichte und zugfeste Verbindung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34008
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 52
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 2: 22
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
