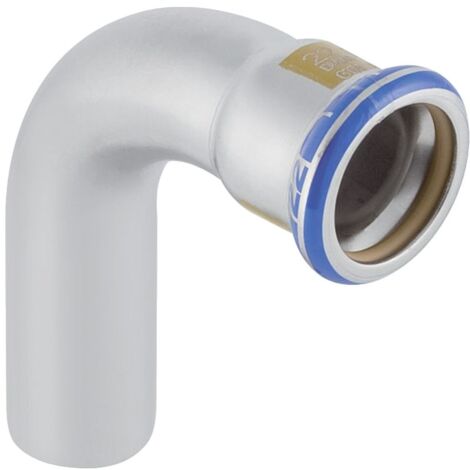

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 22mm, 34009

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 22mm, 34009

Dieser 90-Grad-Bogen aus hochwertigem CrNiMo-Stahl 1.4401 ist für den Einsatz in Gasinstallationen konzipiert. Er eignet sich für Natur- und Flüssiggase und zeichnet sich durch eine hohe Materialbeständigkeit sowie eine zuverlässige Verbindungstechnik aus.

Zuverlässige Gasinstallation

Der Fitting verfügt über ein Einschubende und eine Pressmuffe, die eine sichere Montage ermöglichen. Zur schnellen Identifikation ist das Bauteil gelb markiert und mit einem gelben Schutzstopfen an der Pressmuffe versehen. Die integrierte HNBR-Dichtung sorgt für die notwendige Dichtheit im System. Die Eigenschaft unverpresst undicht unterstützt eine einfache Kontrolle der Verbindung während der Installation.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 4,7 cm
• Höhe: 5,8 cm
• Z-Maß: 2,6 cm

Durch die robuste Verarbeitung aus Edelstahl 316 und die präzise Abstimmung auf Gasanwendungen bietet dieser Bogen eine langlebige Lösung für professionelle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur lässt sich das Bauteil effizient in bestehende Leitungsnetze integrieren. Die Kombination aus hochwertigem Werkstoff und der speziellen HNBR-Dichtung stellt eine zuverlässige Komponente für die sichere Gasführung dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34009
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 58
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
