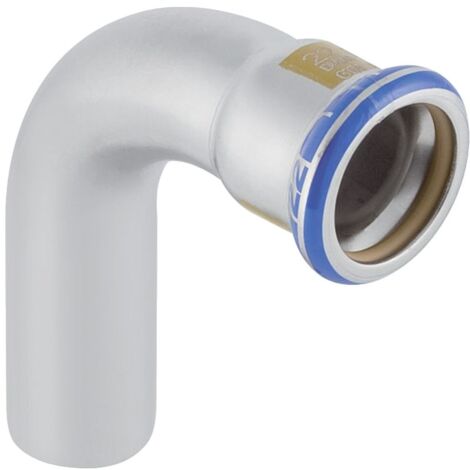

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 28mm, 34010

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 28mm, 34010

Dieser 90-Grad-Bogen aus CrNiMo-Stahl 1.4401 ist für die Installation von Gasleitungen konzipiert. Er eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch seine robuste Verarbeitung sowie die systemgebundene Zuverlässigkeit aus.

Verbindungstechnik für Gasinstallationen

Der Fitting verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung im Leitungssystem ermöglichen. Zur Identifikation ist das Bauteil gelb markiert und mit einem gelben Schutzstopfen an der Pressmuffe versehen. Die integrierte Dichtung besteht aus HNBR, einem hydrierten Acrylnitrilbutadien-Kautschuk, der für die Anforderungen in Gasinstallationen ausgelegt ist.

Sicherheit und Montage

Das System ist als unverpresst undicht gekennzeichnet, was eine Überprüfung der Verbindung während der Montage unterstützt. Der Pressindikator dient der Kontrolle der fachgerechten Verpressung. Durch den Werkstoff Edelstahl 1.4401 ist eine hohe Beständigkeit gegeben, was den Bogen zu einer langlebigen Komponente in Versorgungssystemen macht.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 5,7 cm
• Höhe: 6,3 cm
• Z-Maß: 3,4 cm

Die Kombination aus Edelstahl und der speziellen HNBR-Dichtung ermöglicht sichere Gasinstallationen. Mit einem Rohraußendurchmesser von 28 mm und der Nennweite DN 25 bietet das Bauteil eine präzise Passform für entsprechende Versorgungssysteme. Die Handhabung durch den Pressindikator und die Kennzeichnung als unverpresst undicht erleichtern die Installation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34010
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 63
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
