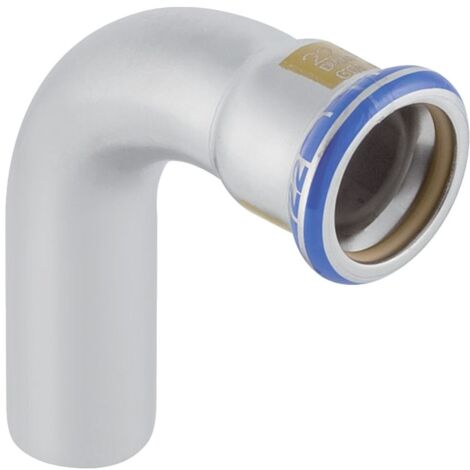

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 35mm, 34190

Name: Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 35mm, 34190
Brand: GEBERIT
SKU: 34190
Price: 22.6 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 35mm, 34190

Dieser Edelstahl-Bogen mit 90 Grad Winkel dient der Richtungsänderung in Gas-Installationssystemen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und besteht aus CrNiMo-Stahl 1.4401.

Verbindungstechnik und Montage

Der Fitting ist mit einem gelben HNBR-Dichtring ausgestattet. Zur Kontrolle der fachgerechten Installation verfügt das System über einen Pressindikator sowie eine gelbe Markierung zur Identifikation des Anwendungsbereichs. Die Konstruktion ist als unverpresst undicht definiert, was die Erkennung nicht verpresster Verbindungen während der Druckprüfung ermöglicht.

Technische Daten

Werkstoff: Edelstahl 1.4401
Nennweite: DN 32
Rohraußendurchmesser: 35 mm
Winkel: 90 °
Dichtungsmaterial: HNBR
Länge: 6,8 cm
Höhe: 7,4 cm
Z-Maß: 4,2 cm

Der 90 Grad Bogen aus Edelstahl 1.4401 ist für Gasinstallationen vorgesehen. Mit einem Nenndurchmesser von DN 32 und einem Rohraußendurchmesser von 35 mm bietet das Bauteil eine zugfeste Verbindung. Die Kombination aus HNBR-Dichtring und gelber Kennzeichnung unterstützt die Montage im System.

Produktspezifikation

Hersteller-Warengruppe: Versorgungssysteme
Hersteller-Produktgruppe: Fittings Edelstahl
Hersteller-Artikelnummer: 34190
Form: Bogen
Anschluss 1: Schiebeende
Anschluss 2: Pressmuffe
Winkel des Bogens: 90
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Konturcode Verbindung 1: M
Konturcode Verbindung 2: M
Hauptfarbe Fitting: Edelstahl
Mit Verbindungsanzeige: nein
Verschlossen: ja
Mit Dichtungsmaterial: ja
Nenndurchmesser Anschluss 2: DN 32
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Rohraußendurchmesser Anschluss 1: 35
Rohraußendurchmesser Anschluss 2: 35
Länge Anschluss 1: 74
Länge Anschluss 2: 68
Arbeitslänge Anschluss 2: 42
Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Reduzierend: nein
Nenndurchmesser Anschluss 1: DN 32
Mit thermischer Isolierung: nein
Zugfest: ja
Systemgebunden: ja
Werkstoff des Anschlusses 1: rostfreier Stahl
Werkstoff des Anschlusses 2: rostfreier Stahl
Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
EPD Nummer: GEB_EPD_8914347147

Eigenschaften

Marke
GEBERIT
Material
Edelstahl
Menge pro Pack
1
Verbindungskonfiguration
Innen/Außen
Befestigung Fitting
Steckbar
Form des Fittings/ des Anschlusses
Gebogener Anschluss
Gas
Erdgas
Länge
6.8 cm
Gewicht
163 g
ManoMano Art.-Nr
ME84286369
MMID
562176616478
Herstellerreferenz
34190
EAN
4024723341901
