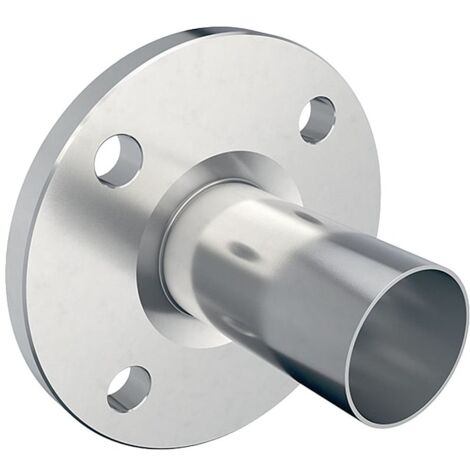

Geberit Mapress Edelstahl Flansch PN 10/16, mit Einschubende D 88,9mm, DN 80

Geberit Mapress Edelstahl Flansch PN 10/16, mit Einschubende D 88,9mm, DN 80

Dieser Edelstahl-Flansch aus dem Mapress-System von Geberit ermöglicht eine zuverlässige Verbindung in Versorgungssystemen. Das Bauteil ist für einen Nenndurchmesser von DN 80 ausgelegt und verfügt über ein Einschubende für eine präzise Montage.

Robuste Konstruktion für Versorgungssysteme

Der Flansch entspricht der Form B1 gemäß EN 1092-1 und zeichnet sich durch eine erhöhte Dichtleiste aus. Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, bietet das System eine hohe Beständigkeit und ist für Trinkwasseranwendungen gemäß UBA-Konformität geeignet. Die zugfeste Verbindung sorgt für eine dauerhafte Stabilität innerhalb des Rohrleitungssystems.

Die Kombination aus einem Einschubende mit 88,9 mm Außendurchmesser und dem Flanschanschluss ermöglicht eine effiziente Integration in bestehende Installationen. Mit einem Lochkreisdurchmesser von 160 mm und acht Schraubenlöchern ist das Bauteil für Druckstufen von PN 10/16 ausgelegt. Die Materialwahl aus Edelstahl 316 sorgt für eine langlebige und korrosionsbeständige Lösung in anspruchsvollen Versorgungsumgebungen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 80
• Außendurchmesser: 88,9 mm
• Flansch-Lochkreisdurchmesser: 160 mm
• Anzahl Schraubenlöcher: 8 St.
• Druckstufe: PN 10/16
• Höhe: 15,2 cm
• Schraubenlochdurchmesser: 18 mm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33750
• Form: gerade
• Anschluss 1: Schiebeende
• Anschluss 2: Flansch
• Länge: 152
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 200
• Länge Anschluss 1: 132
• Länge Anschluss 2: 20
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
