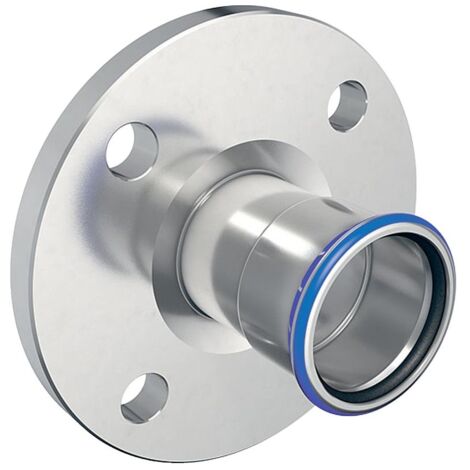

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe d 18mm, DN 15

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 18mm, DN 15

Dieser Edelstahl-Flansch mit integrierter Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Beständigkeit aus. Die Konstruktion nach EN 1092-1 Form B1 sorgt für eine präzise Passform und eine erhöhte Dichtleiste.

Sicherheit und Montage

Die Verbindung ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Zudem ist das System unverpresst undicht, was eine einfache Überprüfung der Dichtheit während der Installation unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Moment der Montage. Der Dichtring aus CIIR in Schwarz sorgt für eine dauerhafte Abdichtung der Flanschverbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Flansch-Lochkreisdurchmesser: 65 mm
• Anzahl Schrauben: 4 St.
• Dichtringmaterial: CIIR
• Druckstufe: PN 10/16
• Gesamtlänge: 6,2 cm

Durch die Kombination aus robuster Edelstahlqualität und der bewährten Pressmuffentechnik bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Die Auslegung für DN 15 und ein Rohraußendurchmesser von 18 mm ermöglichen eine passgenaue Integration in bestehende Anlagen. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Versorgungsbereiche, während die zugfeste Konstruktion eine hohe Betriebssicherheit sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33733
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 62
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 95
• Länge Anschluss 1: 46
• Länge Anschluss 2: 16
• Arbeitslänge Anschluss 1: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
