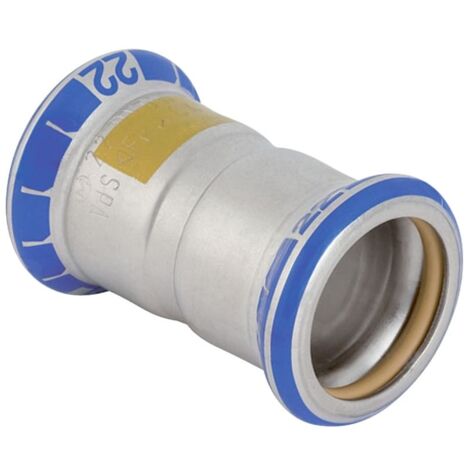

Geberit Muffe Mapress, DN 20, 22mm, CrNiMo-Stahl, Edelstahl, 34103

Geberit Muffe Mapress, DN 20, 22mm, CrNiMo-Stahl, Edelstahl, 34103

Die Geberit Mapress Edelstahl-Muffe ist eine gerade Verbindung für Gasleitungen, die speziell für den Einsatz mit Natur- und Flüssiggasen konzipiert wurde. Das systemgebundene Fitting zeichnet sich durch eine hohe Materialbeständigkeit aus und ist für eine zuverlässige, zugfeste Rohrverbindung ausgelegt.

Sicherheit und Montage

Das Bauteil ist mit einem gelben Schutzstopfen versehen und zur eindeutigen Identifikation im Gasbereich gelb markiert. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen die Kontrolle einer korrekten Installation. Die Verbindung erfolgt beidseitig über eine Pressmuffe.

Material und Dichtung

Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, bietet das Fitting eine robuste und korrosionsbeständige Lösung für Versorgungssysteme. Die dauerhafte Abdichtung wird durch einen Dichtring aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR) sichergestellt, der speziell auf die Anforderungen in der Gasversorgung abgestimmt ist.

Die Muffe ermöglicht eine effiziente und sichere Rohrverbindung in Gasleitungsnetzen. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm ist sie passgenau für entsprechende Rohrsysteme. Die Kombination aus dem widerstandsfähigen Edelstahl und dem HNBR-Dichtring sorgt für eine langlebige Installation, die den hohen Sicherheitsstandards in der Gasversorgung entspricht.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Länge: 50 mm
• Z-Maß: 8 mm
• Dichtungsmaterial: HNBR
• Form: gerade

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34103
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 50
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 25
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 4
• Arbeitslänge Anschluss 2: 4
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
