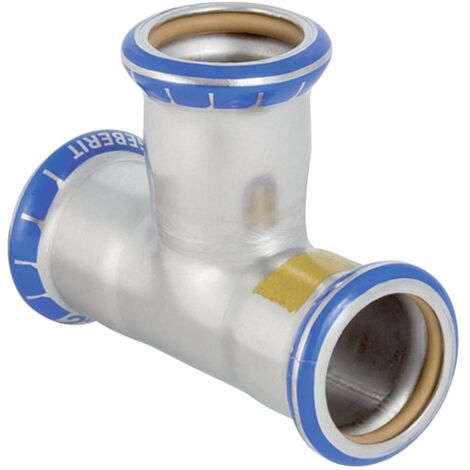

Geberit Mapress T-Stück egal, DN 65, 76,1mm, Edelstahl, 34285

Geberit Mapress T-Stück egal, DN 65, 76,1mm, Edelstahl, 34285

Dieses T-Stück aus Edelstahl der Serie Mapress von Geberit ist für die Installation von Gasleitungen konzipiert. Es ermöglicht eine zuverlässige Verbindung in Systemen für Natur- und Flüssiggase und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Gasinstallation

Das Fitting ist aus hochwertigem CrNiMo-Stahl 1.4401 gefertigt und für den Einsatz in Gasversorgungsanlagen optimiert. Die Konstruktion umfasst einen gelben Dichtring aus HNBR, der speziell auf die Anforderungen von Gasmedien abgestimmt ist. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über einen Pressindikator sowie eine unverpresst undichte Eigenschaft, die eine schnelle Überprüfung der Verbindung ermöglicht. Die gelbe Markierung und der gelbe Schutzstopfen an der Pressmuffe dienen der eindeutigen Identifikation des Anwendungsbereichs.

Das T-Stück bietet eine robuste und zugfeste Verbindung für Rohrleitungen mit einem Außendurchmesser von 76,1 mm. Durch die präzise Fertigung aus Edelstahl 316 ist eine dauerhafte Beständigkeit in anspruchsvollen Versorgungssystemen sichergestellt. Die einfache Handhabung bei der Installation wird durch die standardisierte M-Kontur unterstützt, die eine effiziente Verarbeitung mit kompatiblen Presswerkzeugen ermöglicht.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Gesamtlänge: 23 cm
• Z-Maß: 6,2 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34285
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Werkstoffgüte Anschluss 3: Edelstahl 316 (1.4401)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Nenndurchmesser Anschluss 3: DN 65
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Rohraußendurchmesser Anschluss 3: 76,1
• Länge Anschluss 1: 115
• Länge Anschluss 2: 115
• Arbeitslänge Anschluss 1: 62
• Arbeitslänge Anschluss 2: 57
• Länge Anschluss 3: 110
• Arbeitslänge Anschluss 3: 62
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Mehrteilig: nein
• EPD Nummer: GEB_EPD_8914347147
