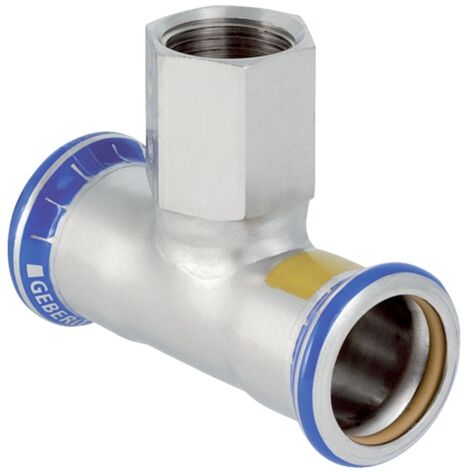

Geberit Mapress Edelstahl T-Stück mit Innengewinde, Gas, D 22mm, Rp 3/4", D1 22mm

Geberit Mapress Edelstahl T-Stück mit Innengewinde, Gas, D 22mm, Rp 3/4", D1 22mm

Dieses T-Stück aus Edelstahl dient der Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialbeständigkeit aus und ist für eine zuverlässige Verbindung in Versorgungssystemen konzipiert.

Zuverlässige Gasinstallation

Das aus CrNiMo-Stahl 1.4401 gefertigte Fitting ist speziell für den Einsatz in Gasleitungen optimiert. Die Konstruktion umfasst einen gelben HNBR-Dichtring sowie einen Pressindikator, der eine einfache Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit des Systems bereits während der Montage prüfen. Die gelbe Markierung und der entsprechende Schutzstopfen an der Pressmuffe dienen der schnellen Identifikation des Anwendungsbereichs.

Das T-Stück ermöglicht eine effiziente Abzweigung in Rohrleitungssystemen. Mit einer Nennweite von DN 20 und einem Außendurchmesser von 22 mm ist das Bauteil präzise auf gängige Installationsanforderungen abgestimmt. Die Kombination aus Pressmuffen und einem zylindrischen Innengewinde sorgt für eine zugfeste Verbindung in der Gasversorgung.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Länge: 7,4 cm

Das Geberit Mapress T-Stück bietet eine robuste Lösung für Gasinstallationen. Durch die Kombination aus hochwertigem Edelstahl 1.4401, der Nennweite DN 20 und dem 22 mm Rohraußendurchmesser ist eine passgenaue Integration in bestehende Systeme sichergestellt. Die Montage wird durch den Pressindikator und die gelbe Kennzeichnung für Gasleitungen effizient unterstützt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34056
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Werkstoffgüte Anschluss 3: Edelstahl 316 (1.4401)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 31
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Mehrteilig: nein
• EPD Nummer: GEB_EPD_8914347147
