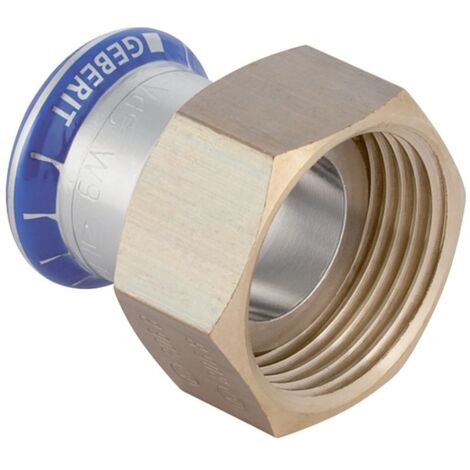

Geberit Mapress Edelstahl Übergang mit Überwurfmutter d 88,9mm, di 84mm, G 3 1/2″

Geberit Mapress Edelstahl Übergang mit Überwurfmutter D 88,9mm, ID 84mm, G 3 1/2"

Dieser Edelstahl-Übergang mit Überwurfmutter ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und besteht aus korrosionsbeständigem CrNiMo-Stahl 1.4401.

Verbindungstechnik und Montage

Die Pressmuffe ist mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Im unverpressten Zustand ist die Verbindung undicht, was eine schnelle Überprüfung der Installation unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zur Montage.

Material und Beständigkeit

Die Kombination aus hochwertigem Edelstahl und einer Überwurfmutter aus Messing sorgt für Stabilität. Die integrierte Flachdichtung aus EPDM ermöglicht einen Betrieb bei Mediumtemperaturen von 0 bis 100 °C, während der Dichtring aus CIIR für die notwendige Abdichtung im System sorgt.

Der Übergang ist für Nennweiten von DN 80 ausgelegt und bietet mit einem Außendurchmesser von 88,9 mm sowie einem Rohrgewinde von 3 1/2 Zoll eine passgenaue Integration in Rohrleitungsnetze. Die Gesamtlänge von 11,1 cm und das Z-Maß von 3,7 cm unterstützen eine präzise Installation in anspruchsvollen Versorgungssystemen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 88,9 mm
• Rohrgewinde: 3 1/2 Zoll
• Nennweite: DN 80
• Länge: 11,1 cm
• Z-Maß: 3,7 cm
• Mediumtemperatur: 0 bis 100 °C
• Dichtungsmaterial: EPDM (Flachdichtung), CIIR (Dichtring)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35040
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 111
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Länge Anschluss 1: 60
• Länge Anschluss 2: 51
• Arbeitslänge Anschluss 1: 18,5
• Arbeitslänge Anschluss 2: 18,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
