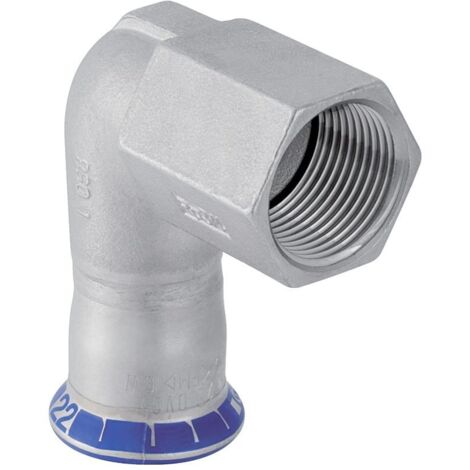

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde d 22mm, Rp 3/4″, L1 4,6cm

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde D 22mm, Rp 3/4", L1 4,6cm

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität aus.

Robuste Verbindungstechnik

Der Winkel ist aus hochwertigem CrNiMo-Stahl 1.4401 gefertigt. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, der die Sauberkeit bis zur Installation sicherstellt. Ein integrierter Pressindikator sowie die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, unterstützen eine einfache Kontrolle der fachgerechten Ausführung während der Montage. Die Konstruktion ist zugfest und mit einer Dichtung aus CIIR in Schwarz ausgestattet.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Länge: 6 cm

Durch die Kombination aus hochwertigem Edelstahl und der durchdachten Pressgeometrie bietet dieser Übergangswinkel eine robuste Lösung für anspruchsvolle Installationsvorhaben. Die Kompatibilität mit Trinkwassersystemen sowie die einfache Handhabung durch den Pressindikator machen das Bauteil zu einer effizienten Wahl für professionelle Anwendungen in der Versorgungstechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33805
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 60
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 39
• Arbeitslänge Anschluss 2: 31
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
