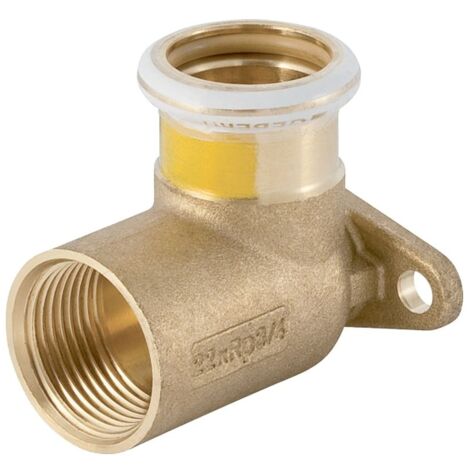

Geberit Mapress Kupfer Anschlusswinkel 90 Grad Gas CW602N, d 22mm, Rp 3/4″, L1 5,1cm

Geberit Mapress Kupfer Anschlusswinkel 90 Grad Gas CW602N, D 22mm, Rp 3/4", L1 5,1cm

Der Geberit Mapress Kupfer Anschlusswinkel 90 Grad ist für die Installation von Natur- und Flüssiggasleitungen konzipiert. Das Bauteil ermöglicht eine präzise Richtungsänderung in Versorgungssystemen und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Material und Anwendung

Der Winkel besteht aus entzinkungsbeständigem Messing (CW602N) und ist für einen Temperaturbereich von 0 bis 70 °C ausgelegt. Zur sicheren Abdichtung in der Gasleitung ist ein gelber HNBR-Dichtring integriert. Das System ist als unverpresst undicht ausgeführt, was eine einfache Kontrolle während der Montage unterstützt.

Technische Daten

• Werkstoff: Messing CW602N
• Rohraußendurchmesser: 22 mm
• Gewindemaß: 3/4 Zoll
• Winkel: 90 °
• Nennweite: DN 20
• Temperaturbereich: 0 - 70 °C

Die robuste Ausführung aus Messing sorgt für eine dauerhafte Verbindung in Gas-Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm und einem zylindrischen Innengewinde von 3/4 Zoll bietet das Bauteil eine präzise Passform für die fachgerechte Installation. Die Kombination aus hochwertigem Werkstoff und der speziellen Dichtung für Gasanwendungen stellt eine sichere Systemlösung dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34733
• Form: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Pressmuffe
• Werkstoffgüte: CuZn36Pb-C (CC770S)
• Werkstoff des Gehäuses: Messing
• Gewindemaß Armatur: 3/4 Zoll
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: ja
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 35
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 14
• Länge Anschluss 3: 17
• Länge ab Wandplatte: 51
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 20
• Systemgebunden: ja
• Konturcode: M
