Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 15mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 15mm

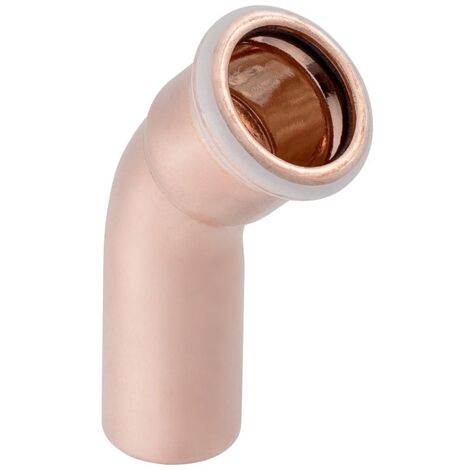

Dieser 45-Grad-Bogen aus der Mapress Kupfer-Serie von Geberit ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen. Das Formteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und erfüllt die Anforderungen an die Trinkwasserkonformität gemäß UBA.

Robuste Verbindungstechnik

Der aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigte Bogen verfügt über ein Einschubende sowie eine Pressmuffe mit Pressindikator. Die Verbindung ist zugfest ausgeführt und bietet durch die Unverpresst-undicht-Eigenschaft eine erhöhte Sicherheit bei der Montage. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verschmutzungen bis zur Installation.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 15 mm
• Winkel: 45 °
• Nennweite: DN 12
• Dichtungsmaterial: CIIR schwarz
• Länge: 2,8 cm
• Höhe: 3,8 cm
• Z-Maß: 0,8 cm

Durch die präzise Fertigung und die Verwendung langlebiger Materialien eignet sich dieses Fitting ideal für professionelle Installationen. Die Kombination aus dem 15 mm Außendurchmesser und dem 45-Grad-Winkel sorgt für eine passgenaue Integration in Kupferrohrsysteme, wobei die Materialqualität eine dauerhafte Beständigkeit in verschiedenen Anwendungsbereichen sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60702
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 38
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 2: 8
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
