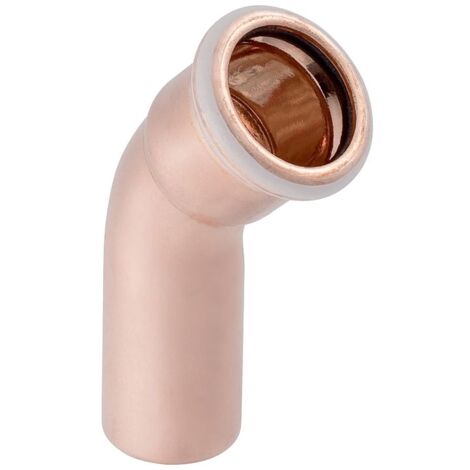

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 18mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 18mm

Dieser Kupfer-Bogen mit 45 Grad Winkel ermöglicht präzise Richtungsänderungen in Trinkwasser-, Industrie- und Schiffbauinstallationen. Das Systemteil aus hochwertigem Cu-DHP Kupfer zeichnet sich durch eine hohe Materialgüte aus und ist für den Einsatz in Trinkwassersystemen gemäß UBA-Vorgaben geeignet.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die eine sichere und zugfeste Verbindung innerhalb des Systems ermöglichen. Zur einfachen Kontrolle der Verpressung ist ein Pressindikator vorhanden. Die integrierte Dichtung aus EPDM sorgt für eine zuverlässige Abdichtung der Verbindung. Dank der Eigenschaft, dass das Bauteil im unverpressten Zustand undicht ist, lässt sich die Dichtheit der Installation bei der Druckprüfung unmittelbar verifizieren.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 18 mm
• Winkel: 45 °
• Nennweite: DN 15
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: EPDM

Die Kombination aus langlebigem Kupfer und der durchdachten Geometrie mit 45 Grad Winkel unterstützt eine effiziente Leitungsführung. Mit einem Außendurchmesser von 18 mm und der bewährten Pressverbindungstechnik bietet dieses Bauteil eine robuste Lösung für anspruchsvolle Versorgungssysteme. Die Trinkwasserkonformität und die einfache Montage durch den Pressindikator machen das Systemteil zu einer verlässlichen Komponente für professionelle Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60703
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 39
• Länge Anschluss 2: 29
• Arbeitslänge Anschluss 2: 9
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
