Geberit Mapress Bogen 45 Grad, DN 20, 22mm, Kupfer, 60604

Geberit Mapress Bogen 45 Grad, DN 20, 22mm, Kupfer, 60604

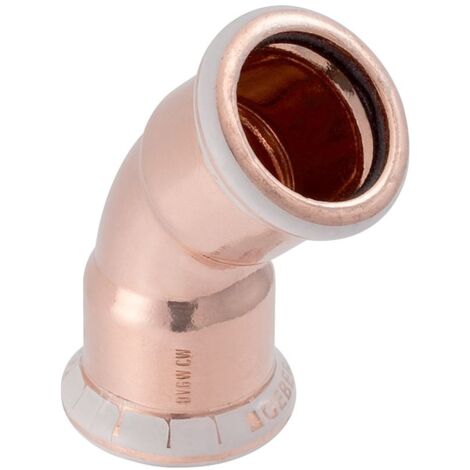

Dieser 45-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Robuste Verbindungstechnik

Der aus Cu-DHP Kupfer gefertigte Bogen verfügt über zwei Pressmuffen mit M-Kontur. Zur Unterstützung bei der Installation ist ein Pressindikator integriert. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zur Montage. Die Konstruktion ist zugfest und im unverpressten Zustand undicht, was eine zusätzliche Sicherheit bei der Druckprüfung bietet.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 45 °
• Länge: 3,2 cm
• Z-Maß: 1,1 cm
• Dichtungsmaterial: CIIR

Die präzise Fertigung aus langlebigem Kupfer macht diesen Bogen zu einer Komponente für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 22 mm und der M-Kontur sorgt das Bauteil für eine dichte und zugfeste Verbindung in der Trinkwasserinstallation sowie in industriellen Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60604
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
