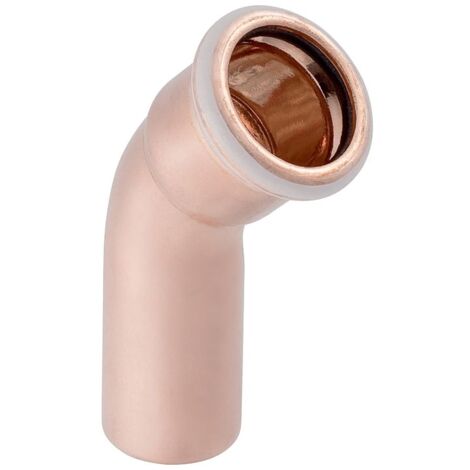

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 28mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 28mm

Dieser Kupfer-Bogen mit 45 Grad Winkel ermöglicht präzise Richtungsänderungen in Trinkwasser- und Industrieinstallationen. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist für den Einsatz in der Haustechnik sowie im Schiffbau konzipiert.

Zuverlässige Verbindungstechnik

Das System ist auf eine sichere Verbindung ausgelegt. Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die mit einem transparenten Schutzstopfen versehen ist. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung. Zudem ist das Bauteil im unverpressten Zustand undicht, was eine schnelle Überprüfung der Dichtheit während der Montage ermöglicht.

Material und Anwendung

Das verwendete Kupfermaterial Cu-DHP (CW024A) entspricht der DIN EN 1412 und ist für Trinkwasserinstallationen zugelassen. Die Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung bei einem Außendurchmesser von 28 mm. Durch die robuste Konstruktion ist das Fitting zugfest und bietet eine hohe Beständigkeit in verschiedenen Versorgungssystemen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 28 mm
• Winkel: 45 °
• Nennweite: DN 25
• Länge: 3,7 cm
• Höhe: 4,5 cm
• Z-Maß: 1,4 cm
• Dichtungsmaterial: CIIR

Die Kombination aus hochwertigem Kupfer und der durchdachten Geometrie mit 45 Grad Winkel macht dieses Fitting zu einer langlebigen Komponente für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und der bewährten Pressverbindungstechnik unterstützt das Bauteil eine effiziente und sichere Installation in der Haustechnik und Industrie.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60705
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 45
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
