Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 35mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 35mm

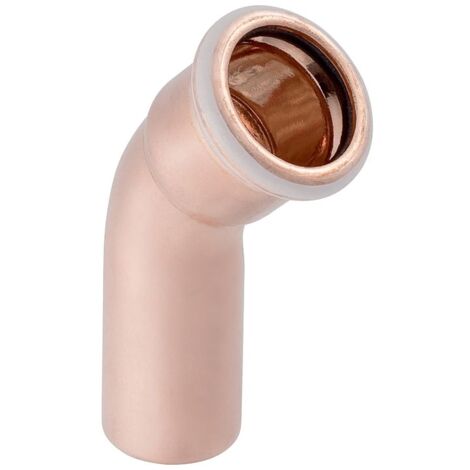

Dieser 45-Grad-Bogen aus Kupfer ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für Trinkwasserinstallationen geeignet und verbindet ein Einschubende mit einer Pressmuffe.

Zuverlässige Verbindungstechnik

Das aus hochwertigem Cu-DHP Kupfer gefertigte Bauteil ist für eine dauerhafte und sichere Installation ausgelegt. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, der die Sauberkeit bis zur Montage sicherstellt. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung. Das System ist im unverpressten Zustand bis zu einem Außendurchmesser von 54 mm undicht, was eine schnelle Leckageerkennung während der Druckprüfung ermöglicht.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 32
• Außendurchmesser: 35 mm
• Winkel: 45 °
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR schwarz

Durch die Verwendung von korrosionsbeständigem Kupfer und die Eignung für Trinkwasseranwendungen bietet dieses Formteil eine langlebige Lösung für anspruchsvolle Installationen. Mit einem Außendurchmesser von 35 mm und der bewährten M-Kontur ist das Bauteil optimal auf das System abgestimmt und sorgt für eine zugfeste sowie sichere Rohrverbindung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60706
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 49
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
