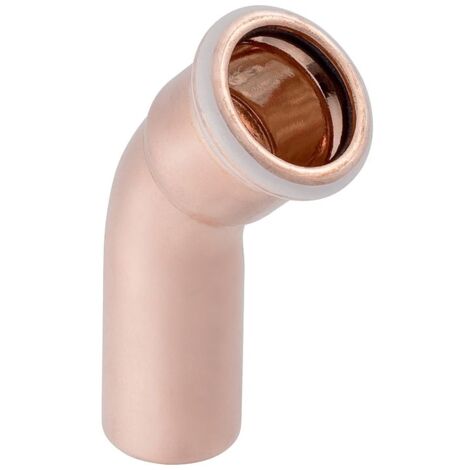

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 42mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 42mm

Dieser 45-Grad-Bogen aus Kupfer ermöglicht eine präzise Richtungsänderung in Trinkwasser-, Industrie- und Schiffbauinstallationen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung ermöglichen. Ein integrierter Pressindikator unterstützt die Kontrolle der ordnungsgemäßen Verpressung bei der Montage. Die Konstruktion aus hochwertigem Cu-DHP Kupfer gemäß DIN EN 1412 sorgt für Langlebigkeit. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zum Zeitpunkt der Installation.

Sicherheit bei der Montage

Das System ist so ausgelegt, dass unverpresste Verbindungen bei der Druckprüfung als undicht erkannt werden, was die Sicherheit während der Inbetriebnahme erhöht. Die integrierte Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung. Das Material ist trinkwasserkonform gemäß UBA-Vorgaben und eignet sich somit ideal für den Einsatz in der sanitären Haustechnik.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 45 °
• Z-Maß: 1,7 cm
• Länge: 4,7 cm
• Höhe: 5,7 cm

Durch die Kombination aus Kupferwerkstoff und der bewährten Pressverbindungstechnik bietet dieses Bauteil eine dauerhafte Lösung für professionelle Rohrleitungsinstallationen. Mit einem Außendurchmesser von 42 mm und der präzisen 45-Grad-Geometrie unterstützt der Bogen eine effiziente Leitungsführung. Die Eignung für Trinkwasseranwendungen sowie die integrierte Leckageerkennung bei unverpressten Verbindungen machen ihn zu einer sicheren Wahl für Handwerk und Industrie.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60707
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 57
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
