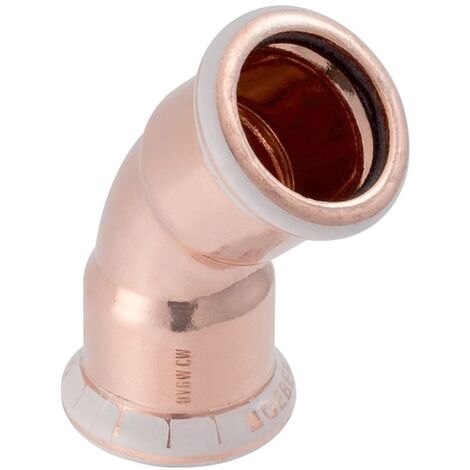

Geberit Bogen Mapress, 45 Grad, 54mm, Kupfer, 60608

Geberit Bogen Mapress, 45 Grad, 54mm, Kupfer, 60608

Dieser 45-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Fitting ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine robuste Materialqualität aus.

Robuste Verbindungstechnik

Der Bogen besteht aus hochwertigem Cu-DHP Kupfer (CW024A) und ist für eine dauerhafte, zugfeste Installation ausgelegt. Die beidseitigen Pressmuffen ermöglichen eine effiziente Montage. Zur Erhöhung der Sicherheit bei der Verarbeitung verfügt das Bauteil über einen Pressindikator sowie einen transparenten Schutzstopfen, der die Muffe bis zur Installation sauber hält. Unverpresste Verbindungen sind bis zu einem Durchmesser von 54 mm undicht, was eine direkte Kontrolle während der Druckprüfung ermöglicht.

Material und Dichtung

Das Fitting ist mit einem Dichtring aus CIIR in Schwarz ausgestattet, der für den Durchmesser von 54 mm optimiert ist. Das Material Kupfer ist unbehandelt und entspricht den Anforderungen für Trinkwasserinstallationen gemäß UBA-Konformität. Durch die präzise Fertigung und die systemgebundene Ausführung ist eine passgenaue Integration in Kupfer-Rohrleitungssysteme sichergestellt.

Die Kombination aus langlebigem Cu-DHP Kupfer und der zuverlässigen Pressverbindungstechnik macht diesen 45-Grad-Bogen zur idealen Wahl für anspruchsvolle Leitungssysteme. Mit einem Nenndurchmesser von DN 50 und einem Außendurchmesser von 54 mm bietet das Bauteil eine stabile Basis für eine fachgerechte Installation. Die integrierte Dichtung und die bewährte M-Kontur unterstützen eine schnelle und sichere Montage in verschiedenen Einsatzbereichen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Winkel: 45 °
• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Länge: 5,7 cm
• Z-Maß: 2,2 cm
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60608
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 57
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 1: 22
• Arbeitslänge Anschluss 2: 22
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
