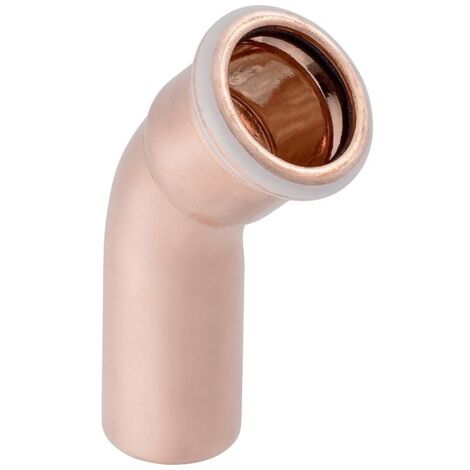

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 54mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 54mm

Dieser 45-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und besteht aus hochwertigem Cu-DHP Kupfer gemäß DIN EN 1412.

Robuste Verbindungstechnik

Der Bogen verfügt über ein Schiebeende sowie eine Pressmuffe, die eine zugfeste Installation ermöglichen. Die Konstruktion ist für eine effiziente Montage im Systemverbund optimiert. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Bauteil bis zur Verarbeitung vor Verunreinigungen.

Sicherheit bei der Installation

Das Fitting ist mit einem Dichtring aus EPDM ausgestattet. Die Verbindung ist im unverpressten Zustand undicht, was eine direkte Kontrolle während der Druckprüfung ermöglicht. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Versorgungsbereiche.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 54 mm
• Winkel: 45 °
• Nennweite: DN 50
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Länge: 5,7 cm
• Höhe: 6,8 cm
• Z-Maß: 2,2 cm

Die Kombination aus bewährtem Kupferwerkstoff und präziser Fertigung macht diesen Bogen zu einer idealen Komponente für professionelle Installationen. Mit einem Außendurchmesser von 54 mm und einem Winkel von 45 Grad fügt sich das Element passgenau in bestehende Leitungsführungen ein und ermöglicht eine zuverlässige Abdichtung in anspruchsvollen Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60708
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 68
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 2: 22
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
