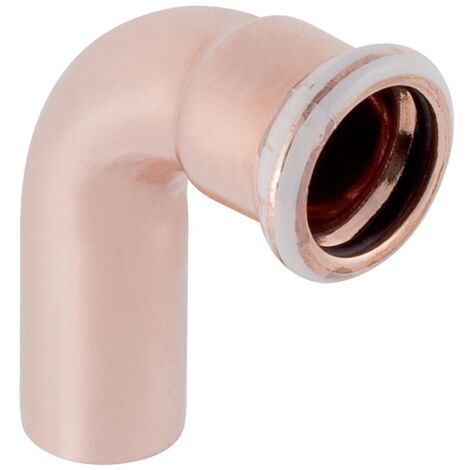

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Dieser 90-Grad-Bogen aus Kupfer ermöglicht eine präzise Richtungsänderung in Kupferrohr-Installationssystemen. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Schiebeende sowie eine Pressmuffe, die eine sichere und zugfeste Verbindung ermöglichen. Zur einfachen Kontrolle des Verpressvorgangs ist das System mit einem Pressindikator ausgestattet. Die integrierte Dichtung aus EPDM sorgt für eine dauerhafte Abdichtung. Dank der Eigenschaft, dass das Bauteil im unverpressten Zustand undicht ist, lässt sich die Dichtheit der Installation bei der Druckprüfung unmittelbar verifizieren.

Technische Daten

• Werkstoff: Cu-DHP Kupfer CW024A
• Nennweite: DN 10
• Außendurchmesser: 12 mm
• Winkel: 90 °
• Länge: 3,1 cm
• Höhe: 4,5 cm
• Z-Maß: 1,4 cm

Durch die hochwertige Materialwahl aus Kupfer und die durchdachte Konstruktion mit Pressindikator unterstützt dieses Formstück eine effiziente und langlebige Rohrleitungsinstallation. Mit einem Außendurchmesser von 12 mm und der bewährten M-Kontur eignet sich der Bogen ideal für anspruchsvolle Versorgungssysteme, bei denen eine zuverlässige und trinkwasserkonforme Verbindung erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60301
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 45
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
