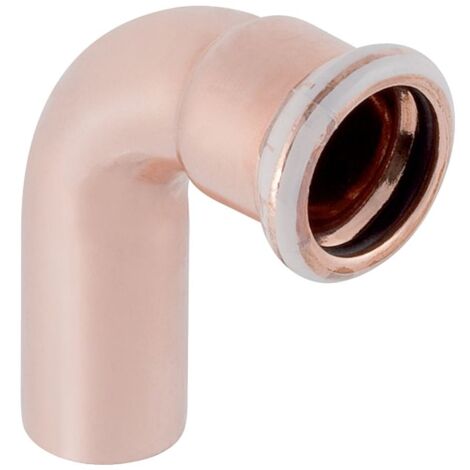

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 15mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 15mm

Dieser 90-Grad-Bogen aus Kupfer ermöglicht eine zuverlässige Richtungsänderung in Trinkwasser-, Industrie- und Schiffbauinstallationen. Das Formstück ist für eine dauerhafte Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Robuste Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und für den Einsatz in Trinkwassersystemen gemäß UBA-Vorgaben geeignet. Die Konstruktion umfasst eine Pressmuffe sowie ein Einschubende, wobei die Verbindung durch eine integrierte Dichtung aus EPDM sicher abgedichtet wird. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle der Verbindung vor der endgültigen Installation.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 15 mm
• Winkel: 90 °
• Nennweite: DN 12
• Länge: 3,8 cm
• Höhe: 5,1 cm
• Z-Maß: 1,8 cm

Durch die präzise Fertigung und die Verwendung langlebiger Materialien bietet dieses Bauteil eine zugfeste und sichere Lösung für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 15 mm und einer Nennweite von DN 12 ist der Bogen optimal auf gängige Kupferrohrsysteme abgestimmt und unterstützt eine effiziente Montage in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60302
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 51
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 2: 18
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
