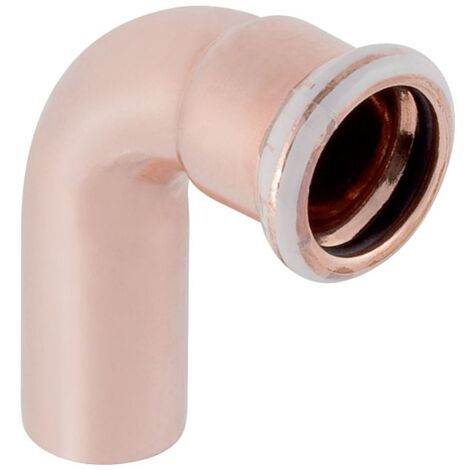

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 42mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 42mm

Dieser 90-Grad-Bogen aus Kupfer der Serie Mapress von Geberit ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für Trinkwasseranwendungen konform gemäß UBA-Vorgaben und zeichnet sich durch eine hohe Materialqualität aus. Dank des integrierten Pressindikators und der bewährten Verbindungstechnik ist eine sichere Montage möglich.

Zuverlässige Verbindungstechnik

Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe, die für eine zugfeste Verbindung sorgen. Die Konstruktion aus hochwertigem Kupfer Cu-DHP (CW024A) bietet eine hohe Beständigkeit. Ein besonderes Merkmal ist die Unverpresst-Undicht-Funktion, die bei nicht verpressten Verbindungen eine Leckage anzeigt und somit die Sicherheit bei der Installation erhöht. Der transparente Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Technische Daten

• Werkstoff: Kupfer Cu-DHP (CW024A)
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 90 °
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR schwarz
• Länge: 7,6 cm
• Höhe: 8,6 cm
• Z-Maß: 4,6 cm

Die Kombination aus robustem Kupfermaterial und der durchdachten Geometrie macht diesen Bogen zu einer idealen Komponente für professionelle Installationsvorhaben. Mit einem Außendurchmesser von 42 mm und der bewährten 90-Grad-Winkelform unterstützt das Fitting eine effiziente Leitungsführung. Die Eignung für Trinkwasserinstallationen sowie die integrierte Sicherheitsfunktion bei unverpressten Verbindungen unterstreichen die Eignung für anspruchsvolle Einsatzbereiche.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60307
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 86
• Länge Anschluss 2: 76
• Arbeitslänge Anschluss 2: 46
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
