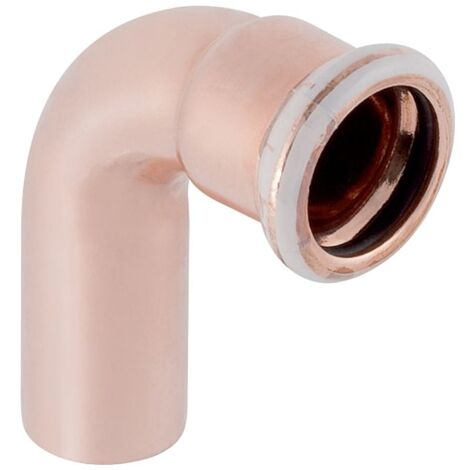

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 54mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 54mm

Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Robuste Verbindungstechnik

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Installation ermöglichen. Gefertigt aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412, bietet das Bauteil eine hohe Beständigkeit. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu bewahren. Das System ist bis zu einem Außendurchmesser von 54 mm im unverpressten Zustand undicht, was eine einfache Dichtheitsprüfung vor der finalen Verpressung ermöglicht.

Zuverlässige Abdichtung

Für eine dauerhafte Dichtigkeit sorgt der integrierte Dichtring aus CIIR in Schwarz. Das Bauteil ist systemgebunden und auf die Anforderungen moderner Kupfer-Installationssysteme abgestimmt. Die unbehandelte Oberfläche ermöglicht eine problemlose Verarbeitung in professionellen Rohrleitungssystemen.

Die Kombination aus präziser Fertigung und hochwertigen Werkstoffen macht dieses Formteil zur idealen Wahl für anspruchsvolle Installationen. Mit einem Außendurchmesser von 54 mm und einem Winkel von 90 Grad ermöglicht es eine exakte Leitungsführung. Die Trinkwasserkonformität nach UBA-Vorgaben stellt sicher, dass das System den hohen Anforderungen an die Wasserqualität entspricht und eine langlebige Infrastruktur unterstützt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 54 mm
• Winkel: 90 °
• Nennweite: DN 50
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Länge: 9,5 cm
• Höhe: 10,6 cm
• Z-Maß: 6 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60308
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 106
• Länge Anschluss 2: 95
• Arbeitslänge Anschluss 2: 60
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
