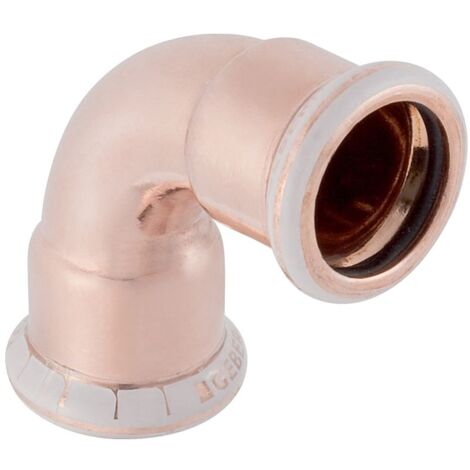

Geberit Mapress Kupfer Bogen 90 Grad, Außendurchmesser 76,1mm

Geberit Mapress Bogen 90 Grad, DN 65, 76,1mm, Kupfer, 60111

Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem Cu-DHP gefertigte Formstück ist für Trinkwasserinstallationen geeignet und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Robuste Verbindungstechnik

Der Bogen ist beidseitig mit einer Pressmuffe ausgestattet, die eine zugfeste Verbindung innerhalb des Systems ermöglicht. Die Verarbeitung des Werkstoffs Cu-DHP (CW024A) gemäß DIN EN 1412 stellt eine hohe Materialqualität sicher. Zur Unterstützung bei der Montage ist das Bauteil mit einem Pressindikator versehen, während ein transparenter Schutzstopfen die Pressmuffe bis zur Installation vor Verunreinigungen bewahrt.

Zuverlässige Abdichtung

Für eine dauerhafte Dichtheit in der Rohrinstallation sorgt der integrierte Dichtring aus EPDM. Da der Nenndurchmesser des Fittings über 54 mm liegt, ist dieser Werkstoff optimal auf die Anforderungen größerer Rohrdimensionen abgestimmt. Das Bauteil ist systemgebunden und bietet eine präzise Passform für den Außendurchmesser von 76,1 mm.

Die Kombination aus hochwertigem Kupfer und der bewährten Pressverbindungstechnik macht diesen 90-Grad-Bogen zur idealen Wahl für anspruchsvolle Leitungssysteme. Mit einem Nenndurchmesser von DN 65 und einer Länge von 15,7 cm bietet das Formstück eine passgenaue Lösung für die professionelle Installation. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Versorgungsbereiche.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Winkel: 90 °
• Länge: 15,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: EPDM
• Anschlussart: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60111
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 157
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 1: 104
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
