Geberit Bogen Mapress 90 Grad, DN 10, 12mm, Kupfer, 60101

Geberit Bogen Mapress 90 Grad, DN 10, 12mm, Kupfer, 60101

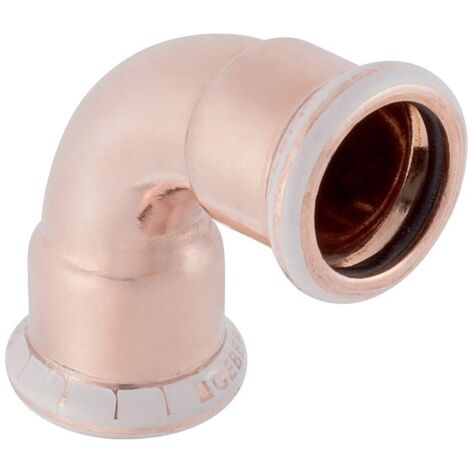

Dieser 90-Grad-Bogen aus der Mapress-Serie von Geberit ermöglicht eine präzise Richtungsänderung in Kupferrohr-Installationssystemen. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist für Anwendungen in der Haustechnik, Industrie sowie im Schiffbau konzipiert und erfüllt die Anforderungen an die Trinkwasserkonformität gemäß UBA-Vorgaben.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zum Zeitpunkt der Installation. Zudem ist das Bauteil als unverpresst undicht gekennzeichnet, was eine einfache Leckageerkennung während der Druckprüfung ermöglicht.

Material und Sicherheit

Das verwendete Kupfermaterial Cu-DHP (CW024A) nach DIN EN 1412 bietet eine hohe Korrosionsbeständigkeit. Die integrierte Dichtung aus EPDM sorgt für eine zuverlässige Abdichtung des Systems.

Die präzise gefertigte Komponente mit einem Außendurchmesser von 12 mm und einem Winkel von 90 Grad überzeugt durch ihre robuste Materialqualität und einfache Handhabung. Durch die systemgebundene Ausführung und die Eignung für Trinkwasserinstallationen stellt dieser Bogen eine langlebige Lösung für professionelle Rohrleitungssysteme dar.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 10
• Außendurchmesser: 12 mm
• Winkel: 90 °
• Länge: 3,1 cm
• Z-Maß: 1,4 cm
• Dichtungsmaterial: EPDM
• Anschlussart: Pressmuffe (M-Kontur)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60101
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 31
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
