Geberit Mapress Bogen 90 Grad, 54mm, Kupfer, Kupfer, 60108

Geberit Mapress Bogen 90 Grad, 54mm, Kupfer, Kupfer, 60108

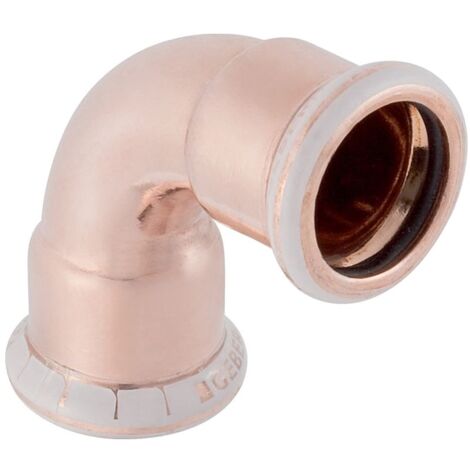

Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine robuste Materialqualität aus.

Robuste Verbindungstechnik

Der aus hochwertigem Cu-DHP Kupfer gefertigte Bogen ist für eine dauerhafte und zugfeste Installation konzipiert. Die beiden Anschlüsse sind als Pressmuffen ausgeführt, die eine effiziente Montage ermöglichen. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung, während der transparente Schutzstopfen die Pressmuffe bis zur Installation vor Verunreinigungen bewahrt. Das Bauteil ist zudem so konstruiert, dass unverpresste Verbindungen bei der Druckprüfung als undicht erkannt werden.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Winkel: 90 °
• Rohraußendurchmesser: 54 mm
• Nennweite: DN 50
• Dichtungsmaterial: CIIR schwarz
• Länge: 9,5 cm
• Z-Maß: 6 cm

Durch die Verwendung von langlebigem Kupfer und die präzise Abstimmung auf das Mapress-System stellt dieser 90-Grad-Bogen eine sichere Lösung für Rohrleitungsinstallationen dar. Mit einem Außendurchmesser von 54 mm und der Eignung für Trinkwasseranwendungen bietet das Bauteil eine hohe Flexibilität bei der Planung und Umsetzung von Versorgungssystemen. Die Kombination aus robuster Materialgüte und der bewährten Pressverbindungstechnik ermöglicht eine dauerhafte Betriebssicherheit in verschiedenen Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60108
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 95
• Länge Anschluss 2: 95
• Arbeitslänge Anschluss 1: 60
• Arbeitslänge Anschluss 2: 60
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
