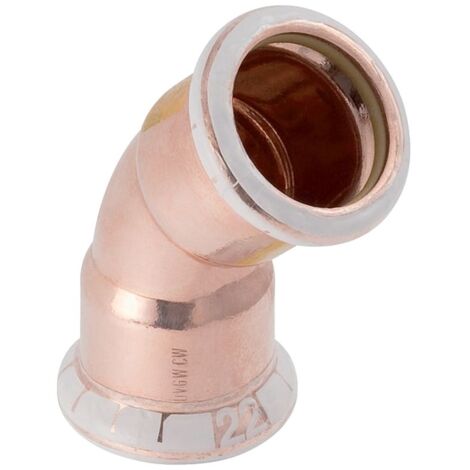

Geberit Mapress Kupfer Bogen, Gas, 45 Grad, Außendurchmesser 42mm, 34519

Geberit Mapress Kupfer Bogen, Gas, 45 Grad, Außendurchmesser 42mm, 34519

Dieser 45-Grad-Bogen aus Kupfer ist für die Installation von Gasleitungen konzipiert und eignet sich für Natur- sowie Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialqualität aus und ist für eine sichere, zugfeste Verbindung in Versorgungssystemen ausgelegt.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über zwei Pressmuffen mit der Kontur M. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle der Verbindung während der Montage ermöglicht. Der gelbe Dichtring aus HNBR ist speziell auf die Anforderungen von Gasanwendungen abgestimmt und sorgt für eine dauerhafte Abdichtung.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 42 mm
• Nennweite: DN 40
• Winkel: 45 °
• Länge: 4,7 cm
• Z-Maß: 1,7 cm
• Dichtungsmaterial: HNBR (gelb)

Die robuste Konstruktion aus Kupfer ermöglicht eine zuverlässige Installation in Gas-Versorgungssystemen. Mit einem Außendurchmesser von 42 mm und der präzisen 45-Grad-Geometrie unterstützt das Bauteil eine passgenaue Leitungsführung. Die Kombination aus dem bewährten HNBR-Dichtring und der unverpresst undichten Kontur fördert eine fachgerechte und sichere Montage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34519
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
