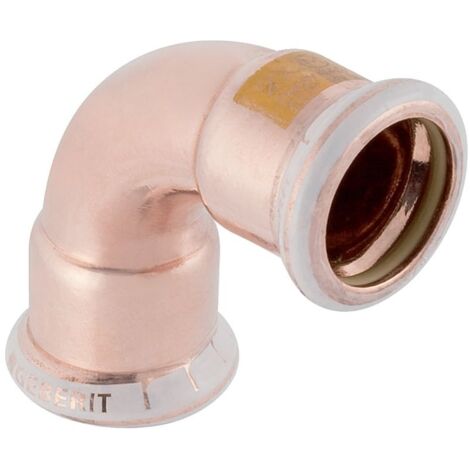

Geberit Bogen Mapress Kupfer, 90 Grad, DN 40, 42mm, Kupfer, 34505

Geberit Bogen Mapress Kupfer, 90 Grad, DN 40, 42mm, Kupfer, 34505

Dieser 90-Grad-Bogen aus Kupfer dient der Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil ist für eine zuverlässige Verbindung in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Verbindungstechnik und Montage

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über zwei Pressmuffen mit der Kontur M. Für die Sicherheit in der Gasinstallation sorgt ein gelber Dichtring aus HNBR. Das Bauteil ist als unverpresst undicht gekennzeichnet, was eine Kontrolle während der Montage ermöglicht. Die Pressmuffen sind werkseitig mit gelben Schutzstopfen versehen, um die Sauberkeit bis zur Verarbeitung zu bewahren.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 90 °
• Länge: 7,6 cm
• Z-Maß: 4,6 cm
• Dichtungsmaterial: HNBR
• Anschlussart: Pressmuffe

Durch die robuste Materialwahl und die Fertigung nach DIN EN 1412 eignet sich dieses Formstück für professionelle Gasinstallationen. Mit einem Außendurchmesser von 42 mm und der M-Kontur ermöglicht das System eine zugfeste und dichte Verbindung in der Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34505
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 76
• Länge Anschluss 2: 76
• Arbeitslänge Anschluss 1: 46
• Arbeitslänge Anschluss 2: 46
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
