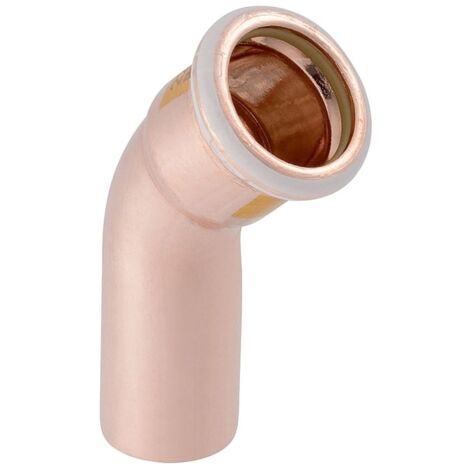

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 42mm

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 42mm

Dieser 45-Grad-Bogen aus Kupfer dient der sicheren Installation von Gasleitungen für Natur- und Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialqualität aus und ist für eine zuverlässige Verbindung in entsprechenden Versorgungssystemen konzipiert.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über ein Einschubende sowie eine Pressmuffe. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, was eine einfache Kontrolle während der Installation ermöglicht. Der gelbe Dichtring aus HNBR ist speziell auf die Anforderungen von Gasanwendungen abgestimmt, während der gelbe Schutzstopfen die Pressmuffe bis zur Verarbeitung vor Verunreinigungen schützt.

Die robuste Konstruktion ermöglicht eine zugfeste Verbindung innerhalb des Systems. Mit einem Nenndurchmesser von DN 40 und einem Außendurchmesser von 42 mm ist das Formteil präzise auf gängige Rohrdimensionen abgestimmt. Durch die Kombination aus bewährter Kupferqualität und der speziellen Dichtung für Gasmedien bietet das Bauteil eine langlebige Lösung für professionelle Installationen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 45 °
• Dichtungsmaterial: HNBR (gelb)
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Z-Maß: 1,7 cm

Das Bauteil überzeugt durch seine passgenaue Verarbeitung und die Eignung für anspruchsvolle Gasinstallationen. Mit einem Nenndurchmesser von DN 40, einem Außendurchmesser von 42 mm und dem 45-Grad-Winkel stellt es eine zuverlässige Komponente für professionelle Versorgungssysteme dar. Die Verwendung von hochwertigem Kupfer in Verbindung mit dem HNBR-Dichtring sorgt für eine dauerhafte und sichere Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34526
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 57
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
