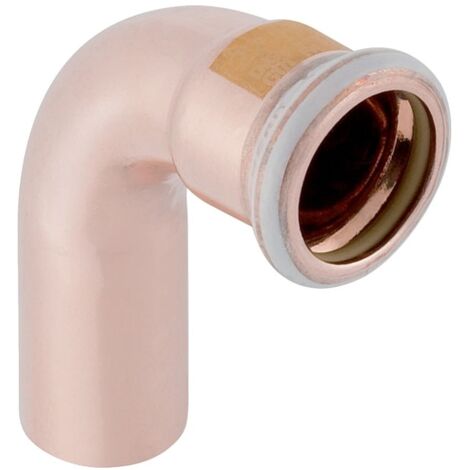

Geberit Mapress Kupfer Bogen mit Einschubende, Gas, 90 Grad, Außendurchmesser 35mm

Geberit Mapress Kupfer Bogen mit Einschubende, Gas, 90 Grad, Außendurchmesser 35mm

Dieser 90-Grad-Bogen aus Kupfer ist für die Installation von Gasleitungen konzipiert und eignet sich für den Einsatz mit Natur- sowie Flüssiggasen. Das Formstück verfügt über ein Einschubende und eine Pressmuffe, die eine zuverlässige Verbindung im System ermöglichen.

Zuverlässige Gasinstallation

Der aus hochwertigem Kupfer (Cu-DHP CW024A) gefertigte Bogen ist für anspruchsvolle Versorgungsleitungen ausgelegt. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil als unverpresst undicht gekennzeichnet, wodurch eine Kontrolle der Verbindung vor der endgültigen Fixierung möglich ist. Der integrierte Dichtring aus gelbem HNBR ist optimal auf die Anforderungen von Gasanwendungen abgestimmt.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Außendurchmesser: 35 mm
• Winkel: 90 Grad
• Nennweite: DN 32
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: HNBR (gelb)

Durch die robuste Materialwahl und die präzise Fertigung bietet dieses Bauteil eine zugfeste Lösung für Gas-Versorgungssysteme. Mit einem Außendurchmesser von 35 mm und der bewährten Pressverbindungstechnik unterstützt der Bogen eine effiziente Leitungsführung in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34511
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 74
• Länge Anschluss 2: 65
• Arbeitslänge Anschluss 2: 39
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
