Geberit Mapress Kupfer T-Stück reduziert Gas d 18mm, d1 15mm, d2 18mm

Geberit Mapress Kupfer T-Stück reduziert Gas D 18mm, D1 15mm, D2 18mm, 34535

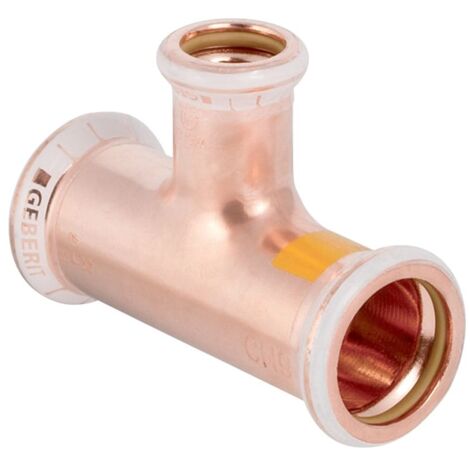

Das Geberit Mapress T-Stück aus Kupfer ermöglicht eine zuverlässige Installation in Gasleitungen. Es ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting besteht aus hochwertigem Kupfer (Cu-DHP CW024A) und verfügt über drei Pressmuffen mit M-Kontur. Das Bauteil ist im unverpressten Zustand undicht, wodurch sich Fehlverbindungen bei der Druckprüfung identifizieren lassen. Der integrierte Dichtring aus gelbem HNBR ist speziell auf die Anforderungen von Gasinstallationen abgestimmt. Zum Schutz vor Verschmutzungen sind die Pressmuffen mit gelben Schutzstopfen versehen.

Robuste Ausführung

Das T-Stück ist für eine dauerhafte und zugfeste Verbindung ausgelegt. Mit einem Abgang von 15 mm und zwei Hauptanschlüssen von 18 mm bietet das Bauteil eine präzise Passform für entsprechende Kupferrohrsysteme. Die Konstruktion unterstützt eine effiziente Leitungsführung bei einem Winkel von 90 Grad.

Die Kombination aus langlebigem Kupferwerkstoff und der speziellen HNBR-Dichtung macht dieses T-Stück zu einer sicheren Komponente für Gasversorgungsleitungen. Mit einem Außendurchmesser von 18 mm an den Hauptanschlüssen und 15 mm am Abgang sowie einem Winkel von 90 Grad unterstützt das Fitting eine stabile Leitungsführung. Die zugfeste Konstruktion und die bewährte M-Kontur ermöglichen eine dauerhafte Stabilität des Leitungssystems.

Technische Daten

• Werkstoff: Cu-DHP Kupfer CW024A
• Rohraußendurchmesser Anschluss 1: 18 mm
• Rohraußendurchmesser Anschluss 2: 15 mm
• Rohraußendurchmesser Anschluss 3: 18 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR (gelb)
• Konturcode: M
• Länge: 6,8 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34535
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 15
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 18
• Länge Anschluss 1: 34
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 15
• Länge Anschluss 3: 34
• Arbeitslänge Anschluss 3: 14
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
