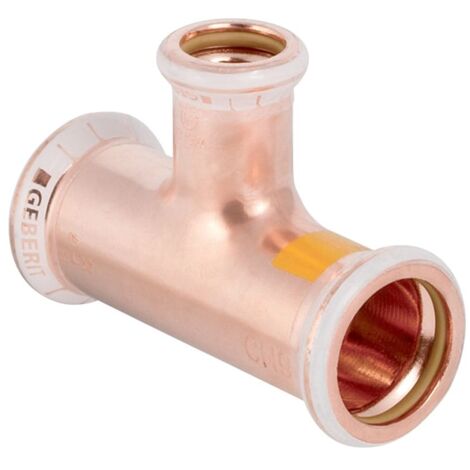

Geberit Mapress Kupfer T-Stück reduziert Gas d 22mm, d1 18mm, d2 22mm

Geberit Mapress Kupfer T-Stück reduziert Gas D 22mm, D1 18mm, D2 22mm, 34537

Dieses T-Stück aus Kupfer dient der Leitungsführung in Gasinstallationen und ist für den Einsatz mit Natur- und Flüssiggasen konzipiert. Das Bauteil ermöglicht eine präzise Abzweigung in Versorgungssystemen.

Zuverlässige Verbindungstechnik

Das Fitting besteht aus hochwertigem Cu-DHP Kupfer (CW024A) und ist für eine zugfeste Verbindung ausgelegt. Die Konstruktion umfasst drei Pressmuffen mit der Kontur M, die eine passgenaue Verarbeitung im System ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, wodurch sich Fehlverbindungen bei der Druckprüfung unmittelbar identifizieren lassen. Der gelbe Dichtring aus HNBR ist speziell auf die Anforderungen von Gasanwendungen abgestimmt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Rohraußendurchmesser Anschluss 1: 22 mm
• Rohraußendurchmesser Anschluss 2: 18 mm
• Rohraußendurchmesser Anschluss 3: 22 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Anschlussart: Pressmuffe

Die robuste Ausführung aus Kupfer sorgt für eine langlebige Installation in Gasversorgungssystemen. Mit einem Außendurchmesser von 22 mm an den Hauptanschlüssen und 18 mm am Abgang sowie der bewährten M-Kontur bietet das T-Stück eine passgenaue Lösung für professionelle Anforderungen. Die integrierte HNBR-Dichtung unterstützt die notwendige Dichtheit im Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34537
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 18
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
