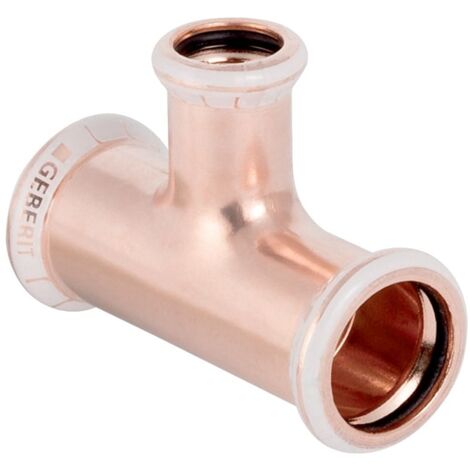

Geberit Mapress Kupfer T-Stück reduziert D 22mm, D1 22mm, D2 15mm, 61242

Geberit Mapress Kupfer T-Stück reduziert D 22mm, D1 22mm, D2 15mm, 61242

Dieses T-Stück aus Kupfer ermöglicht eine zuverlässige Abzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasserinstallationen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das aus hochwertigem Cu-DHP Kupfer gefertigte Fitting ist für eine dauerhafte und zugfeste Installation konzipiert. Die drei Anschlüsse sind als Pressmuffen ausgeführt, die eine effiziente Montage ermöglichen. Ein integrierter Pressindikator dient der Kontrolle der ordnungsgemäßen Verpressung, während der transparente Schutzstopfen die Muffe bis zur Installation vor Verschmutzungen bewahrt. Das Bauteil ist im unverpressten Zustand undicht, was eine Dichtheitsprüfung vor der finalen Fixierung ermöglicht.

Die robuste Ausführung aus Kupfer sorgt für eine hohe Langlebigkeit in verschiedenen Versorgungssystemen. Durch die präzise Fertigung bietet das T-Stück eine sichere Lösung für anspruchsvolle Leitungsführungen. Mit einem Außendurchmesser von 22 mm an den Hauptanschlüssen und einer Reduzierung auf 15 mm am Abgang ist das Bauteil flexibel einsetzbar.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser Anschluss 1: 22 mm
• Außendurchmesser Anschluss 2: 22 mm
• Außendurchmesser Anschluss 3: 15 mm
• Winkel: 90 °
• Gesamtlänge: 7,4 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61242
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 12
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 15
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 45
• Arbeitslänge Anschluss 3: 25
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
