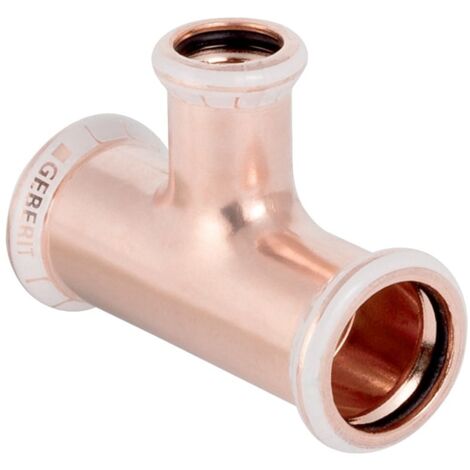

Geberit Mapress Kupfer T-Stück reduziert D 28mm, D1 18mm, D2 28mm, 61260

Geberit Mapress Kupfer T-Stück reduziert D 28mm, D1 18mm, D2 28mm, 61260

Dieses reduzierte T-Stück aus Kupfer dient der effizienten Rohrverbindung in der Haustechnik, Industrie sowie im Schiffbau. Es ist für den Einsatz im Mapress Versorgungssystem konzipiert und eignet sich für Trinkwasserinstallationen.

Zuverlässige Verbindungstechnik

Das Formteil verfügt über drei Pressmuffen-Anschlüsse mit M-Kontur, die eine zugfeste und dauerhafte Montage ermöglichen. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der Verpressung. Zur Erhöhung der Sicherheit ist das Bauteil im unverpressten Zustand bis zu einem Durchmesser von 54 mm undicht, was eine schnelle Leckageerkennung bei der Druckprüfung ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verschmutzungen bis zur Verarbeitung.

Material und Ausführung

Gefertigt aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412, überzeugt das Fitting durch Langlebigkeit und Materialbeständigkeit. Die unbehandelte Oberfläche unterstreicht die robuste Bauweise. Die integrierte Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung bei den gegebenen Nennweiten.

Das T-Stück ermöglicht mit einem Außendurchmesser von 28 mm an den Hauptanschlüssen und einer reduzierten Abzweigung von 18 mm eine präzise Leitungsführung im 90°-Winkel. Die hohe Materialgüte und die systemgebundene Ausführung unterstützen eine fachgerechte Installation in anspruchsvollen Versorgungssystemen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser 1: 28 mm
• Außendurchmesser 2: 18 mm
• Außendurchmesser 3: 28 mm
• Winkel: 90 °
• Nennweite: 25 / 15 / 25
• Länge: 8,4 cm
• Z-Maß: 1,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61260
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Nenndurchmesser Anschluss 3: DN 25
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 28
• Länge Anschluss 1: 42
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 21
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 19
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
